Một hệ đo điện từ chỉ chính xác khi sensor được lắp đúng

SITRANS FM320 gồm FlowSensor FMS300 và transmitter FMT020. Độ chính xác công bố của thiết bị không thay thế cho chất lượng lắp đặt thực tế. Đường ống không đầy, hướng đặt sensor không phù hợp, gasket lấn vào dòng chảy, grounding không đúng hoặc cấu hình tín hiệu thiếu kiểm tra đều có thể làm dữ liệu lưu lượng mất ổn định.

Bài viết này tóm tắt các điểm cần kiểm tra khi lắp đặt, commissioning và đưa hệ đo vào vận hành. Đây không thay thế cho Operating Instructions, sơ đồ đấu dây, torque table hoặc yêu cầu an toàn áp dụng cho đúng cấu hình. Công việc cơ khí, điện, Ex và commissioning phải do nhân sự đủ năng lực thực hiện.

Phạm vi bài viết: áp dụng cho hệ FlowSensor SITRANS FMS300 kết hợp transmitter FMT020. Luôn đối chiếu nameplate, full article number, tài liệu Siemens và tiêu chuẩn của nhà máy trước khi thao tác.

1. Kiểm tra thiết bị và điều kiện process trước khi lắp

Trước khi đưa sensor ra tuyến ống, nên xác nhận thiết bị không hư hỏng, đủ phụ kiện, đúng DN/kết nối và phù hợp với dữ liệu đã chốt: môi chất, áp suất, nhiệt độ, vật liệu, nguồn cấp, kiểu lắp compact/remote và yêu cầu approval.

• Thông tin trên nameplate không vượt quá pressure/temperature của điểm đo;
• Sensor, transmitter, cable và phụ kiện đúng phạm vi cung cấp;
• Hướng dòng chảy và không gian thao tác đã được xác định;
• Tuyến ống có thể cô lập, xả áp và thực hiện công việc an toàn;
• Với remote design, serial number của SENSORPROM khớp với sensor trước khi đấu nối.

Không dùng thiết bị hư hỏng hoặc thiếu thành phần. Với điểm đo áp suất cao hay môi chất có rủi ro, cần có biện pháp bảo vệ theo đánh giá an toàn của nhà máy.

2. Chọn vị trí lắp để ống luôn đầy

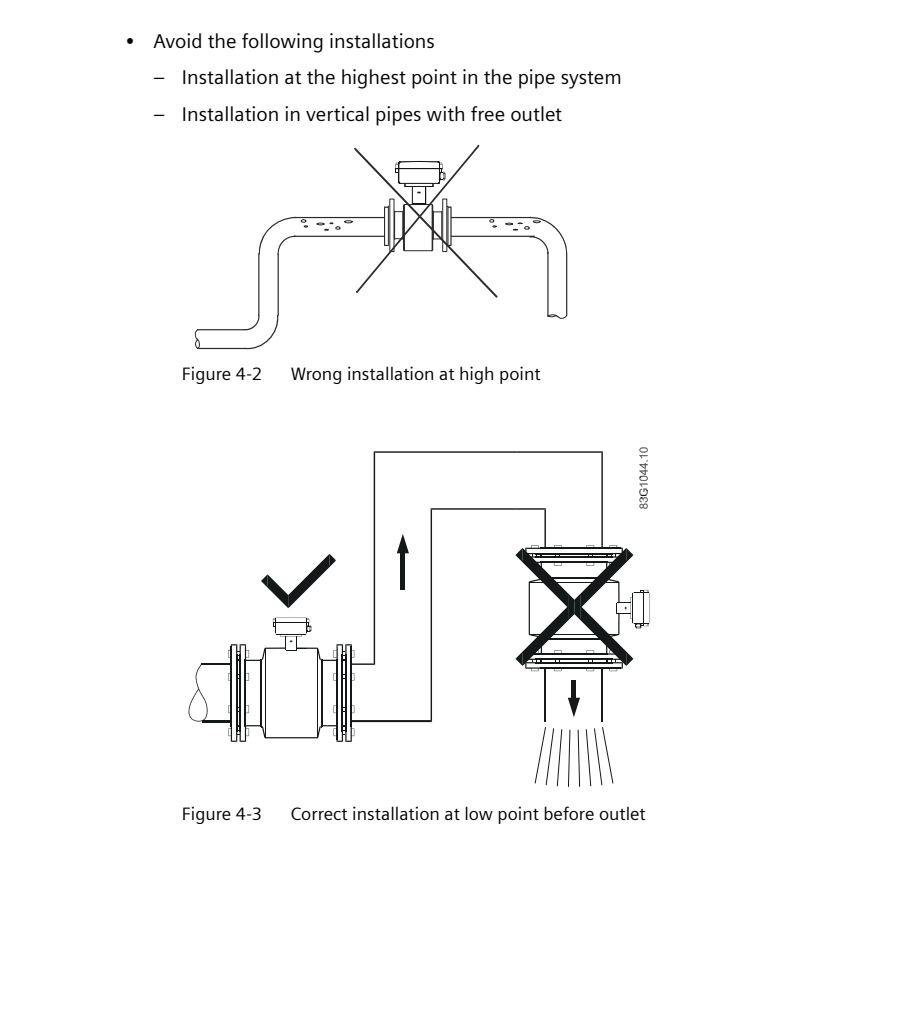

Điều kiện nền tảng của lưu lượng kế điện từ là sensor phải luôn đầy chất lỏng. Siemens khuyến nghị tránh đặt ở điểm cao nhất của hệ thống ống hoặc trên đoạn ống đứng có đầu xả tự do, vì các vị trí này dễ xuất hiện túi khí hoặc ống không đầy.

• Ưu tiên vị trí thấp hơn trước điểm xả để duy trì trạng thái đầy;
• Có đoạn ống thẳng trước/sau và khoảng cách phù hợp với pump, valve theo tài liệu của cấu hình;
• Căn tâm sensor, flange và gasket với đường ống;
• Nếu có rung động mạnh, cân nhắc lắp transmitter remote hoặc bổ sung pipe support gần flowmeter;
• Tránh vị trí gây ứng suất cơ khí, rung động kéo dài hoặc khó tiếp cận để kiểm tra.

Không có một khoảng ống thẳng cố định dùng cho mọi dự án. Bản vẽ lắp đặt và hướng dẫn Siemens của đúng cấu hình là căn cứ để chốt.

3. Đặt đúng orientation của FMS300

FMS300 có thể hoạt động ở nhiều orientation, nhưng orientation quyết định mức ảnh hưởng của khí, cặn và mài mòn lên phép đo.

• Ống đứng, dòng chảy đi lên: là lựa chọn Siemens khuyến nghị khi môi chất có hạt rắn hoặc có khả năng xuất hiện bọt khí; giúp giảm lắng đọng và ảnh hưởng của khí.

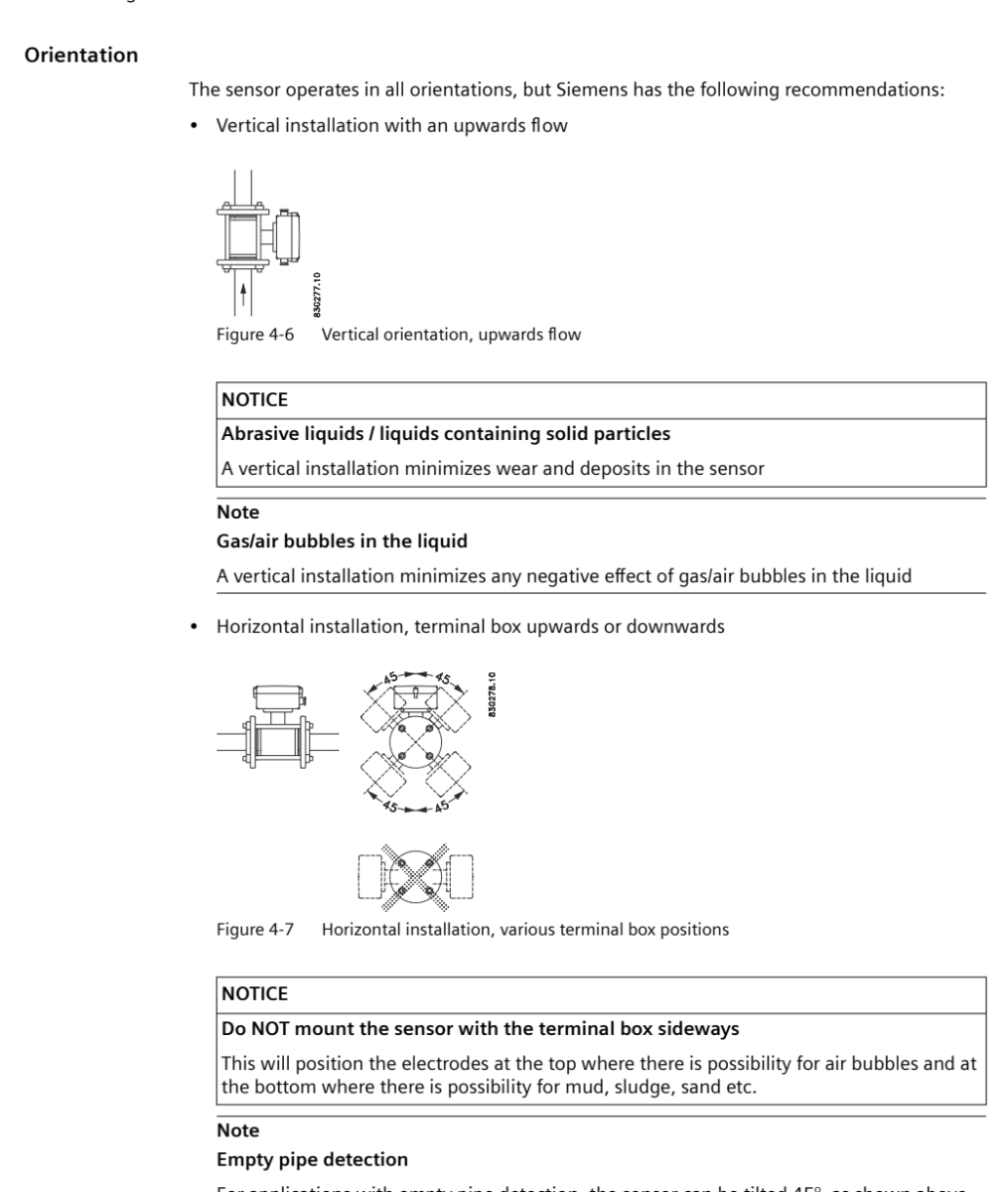

• Ống ngang: terminal box nên hướng lên hoặc xuống. Không lắp terminal box sang ngang vì điện cực có thể rơi vào vị trí dễ gặp bọt khí ở phía trên hoặc bùn/cát ở phía dưới.
• Empty-pipe detection: khi dùng chức năng này, sensor có thể được nghiêng 45° theo hướng dẫn Siemens để hỗ trợ điều kiện phát hiện ống rỗng.
• Flow direction: mũi tên trên sensor thể hiện chiều dòng đã được calibration và được hiển thị dương theo mặc định. Sensor vẫn có thể đo dòng ngược, nhưng direction và totalizer phải được cấu hình/kiểm tra rõ ràng.

4. Lắp cơ khí: bảo vệ liner, gasket và kết nối

Sensor phải được lắp trên tuyến ống cứng vững để đỡ trọng lượng thiết bị, không chịu torsion, bending hay lực từ đường ống. Mặt bích đối tiếp cần song song; gasket phải đúng vật liệu và không được lấn vào flow area vì có thể làm biến dạng dòng chảy.

• Với liner PTFE hoặc PFA, chỉ tháo liner protectors ngay trước khi lắp. Không dùng vật sắc nhọn làm hỏng liner.
• Theo hướng dẫn FMS300, PTFE/PFA không yêu cầu additional gasket; trong khi hard/soft rubber liner cần gasket bổ sung phù hợp. Cần xác nhận lại theo đúng sensor và kết nối.
• Khi siết bu lông, thực hiện theo trình tự chéo và tăng dần đến 50%, 80%, rồi tối đa theo torque table của Siemens. Không tự tăng torque để bù cho gasket đã chọn.
• Tránh vacuum shock trong đường ống, đặc biệt với liner PTFE, vì có thể làm hỏng sensor.
• Không nâng thiết bị bằng terminal box. Sử dụng lifting eyes hoặc process connections theo hướng dẫn vận chuyển của Siemens.

5. Potential equalization và grounding: phần không được bỏ qua

Để đo ổn định, sensor phải có cùng electrical potential với chất lỏng được đo. FMS300 sử dụng grounding electrodes cho potential equalization, còn thân sensor cần được grounding/bonding để giảm ảnh hưởng của nhiễu điện và sét.

• Ống kim loại: dùng grounding/bonding straps kết nối các flange theo hướng dẫn Siemens.

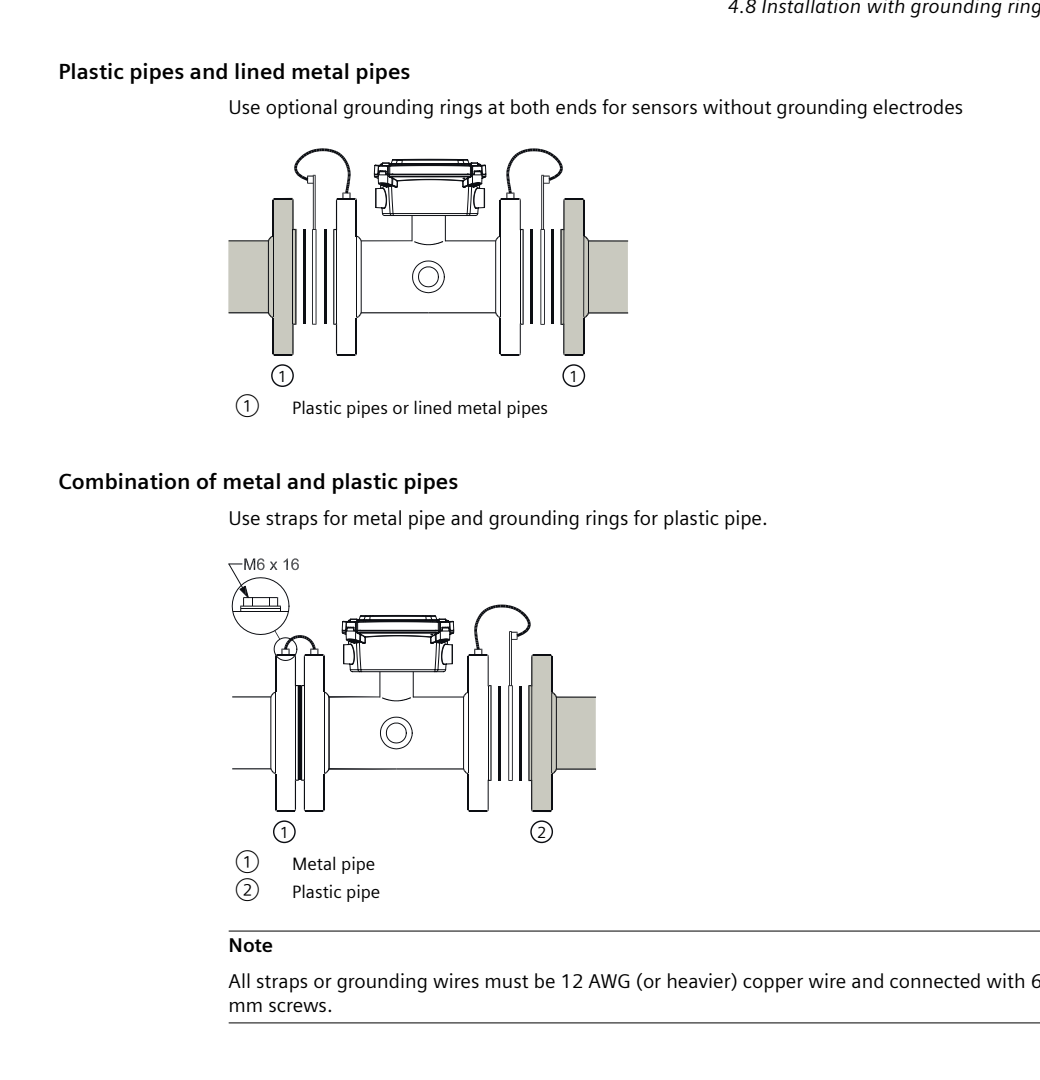

• Ống nhựa hoặc ống kim loại có lớp lót không dẫn điện: có thể cần grounding rings ở hai đầu với sensor không có grounding electrodes.
• Tuyến ống kết hợp kim loại và nhựa: dùng straps cho đoạn kim loại và grounding rings cho đoạn nhựa.
• Cathodic protection: cần xử lý như trường hợp riêng theo Operating Instructions; không tự áp dụng sơ đồ grounding thông thường.

Grounding không chỉ là nối một dây PE. Hãy kiểm tra toàn bộ đường dẫn potential equalization giữa môi chất, sensor body và hệ thống ống.

6. Đấu nối sensor, transmitter và cable remote

Chỉ đấu nối khi nguồn đã được cô lập và sau khi rà soát yêu cầu điện/an toàn của site. Với remote design, SENSORPROM phải được chuyển sang terminal box của transmitter và xác nhận serial number trên SENSORPROM trùng với sensor.

• Coil cable, electrode cable, shielding và grounding được đấu đúng terminal theo sơ đồ của FMS300/FMT020;
• Không dùng rigid conduit có thể làm hỏng terminal box;
• Cable gland, O-ring và phương pháp siết kín đáp ứng cấp bảo vệ của hệ thống; không thay thế tùy tiện phụ kiện đã được Siemens cung cấp;
• Với cable dài hoặc môi trường nhiều nhiễu, sử dụng screened cable theo hướng dẫn;
• Có thiết bị ngắt nguồn bên ngoài, dễ thao tác khi cần cô lập thiết bị;
• Nguồn, signal output và communication module khớp với cấu hình đã đặt hàng.

Nếu sensor bị chôn hoặc ngập nước thường xuyên, terminal box phải được encapsulate bằng silicone dielectric gel theo chỉ dẫn của Siemens sau khi hoàn tất electrical connection.

7. Commissioning với FMT020: Quick start trước, tinh chỉnh sau

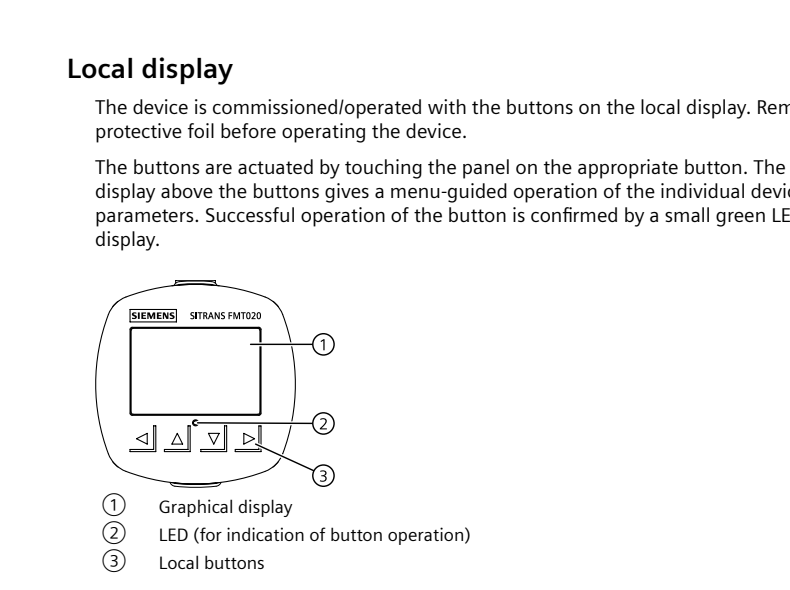

Chỉ commissioning sau khi sensor và transmitter đã lắp, đấu nối và đóng kín hoàn chỉnh. Khi power-on lần đầu, FMT020 yêu cầu chọn ngôn ngữ và đi vào menu Quick start để thiết lập các tham số thiết yếu.

1. Kiểm tra không có diagnostic/error đang hoạt động trước khi chấp nhận dữ liệu đo;
2. Xác nhận sensor/SENSORPROM và cấu hình hệ đo được nhận đúng;
3. Thiết lập process values, dải hiển thị, flow direction, totalizer và đơn vị theo nhiệm vụ đo;
4. Cấu hình inputs/outputs, 4…20 mA hoặc communication theo PLC/DCS;
5. Kiểm tra Qmax, low-flow behavior, filtering và empty-pipe detection theo điều kiện line;
6. Dùng Wizard phù hợp cho sensor settings, process values, inputs/outputs hoặc self test;
7. Đổi PIN truy cập ban đầu và phân quyền người vận hành theo chính sách nhà máy.

FMT020 có Wizard cho zero point adjustment, nhưng không nên mặc định thực hiện như một bước lắp đặt bắt buộc. Chỉ thực hiện khi điều kiện process, yêu cầu đo và hướng dẫn của Siemens cho phép.

8. Xác nhận dữ liệu tại PLC/DCS trước khi bàn giao

Commissioning chỉ hoàn tất khi giá trị trên FMT020 và hệ thống điều khiển được kiểm tra cùng nhau.

• Lưu lượng tức thời với điều kiện vận hành thực tế;
• Chiều dòng, totalizer và đơn vị hiển thị;
• Scaling của 4…20 mA, trạng thái digital/relay output hoặc dữ liệu fieldbus;
• Alarm/diagnostics, empty-pipe monitoring và phản hồi khi line thay đổi trạng thái;
• Network address, tag, mapping và quyền truy cập nếu sử dụng PROFINET, EtherNet/IP hoặc Modbus TCP;
• Tình trạng ống đầy, grounding, cable shield và rung động nếu giá trị dao động bất thường.

Không bỏ qua error message để “chạy tạm”. Theo Operating Instructions, khi error tồn tại thì phép đo đúng không còn được bảo đảm; cần đánh giá mức độ và khắc phục trước khi đưa vào vận hành bình thường.

Vận hành sau commissioning: lưu hồ sơ để dễ bảo trì

Sau khi nghiệm thu, nên lưu cùng hồ sơ điểm đo: full article number, serial number, ảnh orientation, sơ đồ wiring/grounding, setting quan trọng, output scaling, communication address, kết quả kiểm tra và version firmware. Đây là dữ liệu cần thiết khi troubleshooting, thay transmitter, bảo trì hoặc mở rộng hệ thống sau này.

FMT020 hỗ trợ sao lưu/khôi phục theo các chức năng được cấp trong cấu hình. Tuy nhiên, Siemens lưu ý việc sao chép tham số qua web server chỉ mang tính tạm thời và không thay thế cho hồ sơ cấu hình chính thức. Sau khi restore, các tham số quan trọng vẫn phải được kiểm tra lại.

Kết luận

Với SITRANS FM320, lắp đặt đúng bắt đầu từ cơ khí và kết thúc ở dữ liệu PLC/DCS. Một sensor luôn đầy chất lỏng, orientation phù hợp, liner/gasket được bảo vệ, grounding đúng và commissioning có kiểm tra tín hiệu sẽ tạo ra phép đo ổn định hơn nhiều so với việc chỉ power-on rồi đọc giá trị hiển thị.
