Nâng cấp hệ thống điều khiển BRAUMAT V5.3 -> V8.1 tại Nhà máy Bia Sài Gòn – Miền Trung (Phú Yên)

I. Thông tin chung

Trong ngành sản xuất bia, điều khiển theo mẻ (Batch Control) là yếu tố quyết định đến chất lượng sản phẩm, độ ổn định và khả năng tái lập. Braumat – một trong những Hệ thống Điều khiển Quy trình (PCS) hàng đầu của Siemens – đã được triển khai rộng rãi trong các nhà máy bia châu Âu và Đông Nam Á. Nhà máy Bia Sài Gòn – Miền Trung (Phú Yên) vận hành hệ thống Braumat V5.3 từ năm 2010 trên nền tảng PLC S7-400 và mạng trường Profibus. Sau hơn 15 năm, kiến trúc này bộc lộ nhiều giới hạn về bảo trì, độ tin cậy, tài nguyên CPU và khả năng kết nối dữ liệu. Dự án nâng cấp lên Braumat V8.1 SP1 và PLC S7-1518 giúp nhà máy bước sang giai đoạn mới của tự động hóa – tốc độ cao, dữ liệu mở, trực quan hóa linh hoạt và cấu hình đơn giản hơn.

II. Hiện trạng hệ thống và những thách thức về mặt kỹ thuật

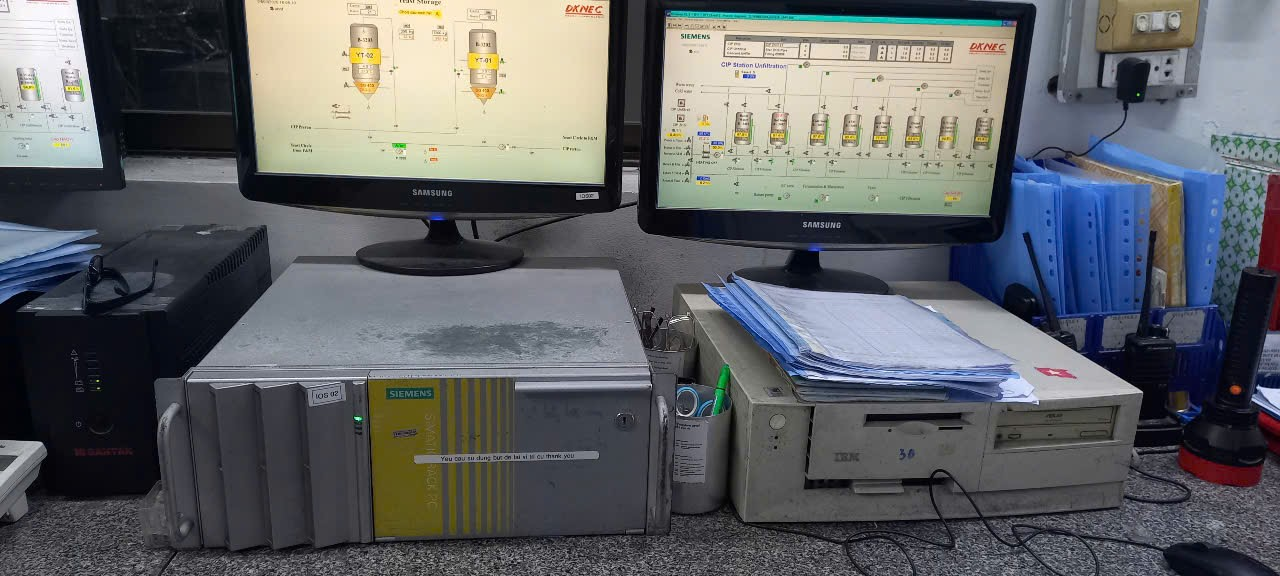

Hệ thống Braumat V5.3 vận hành trên PLC S7-400 CPU416-3DP, máy tính IPC547C (đã ngừng sản xuất) và Windows 7 (hết hỗ trợ từ 2020). Các vấn đề kỹ thuật xuất hiện bao gồm:

• Phần cứng IPC cũ dễ lỗi, không còn vật tư dự phòng chính hãng.
• PLC S7-400 đã bị Siemens ngừng sản xuất mới từ 2016.
• Mạng Profibus suy hao sau nhiều năm, dễ gây lỗi random.
• Không hỗ trợ Replay Mode, Batch Analysis nâng cao.
• Không thể mở rộng Data Logging hiệu quả hoặc tích hợp SQL hiện đại.
• Không sẵn sàng cho kết nối MES/ERP hoặc IoT công nghiệp.
Đặc biệt, rủi ro ngừng hệ thống khi lỗi máy chủ là rất cao. Điều này làm cho việc nâng cấp trở thành yêu cầu tiên quyết nhằm đảm bảo liên tục sản xuất.

III. Kiến trúc hệ thống và những cải tiến nền tảng

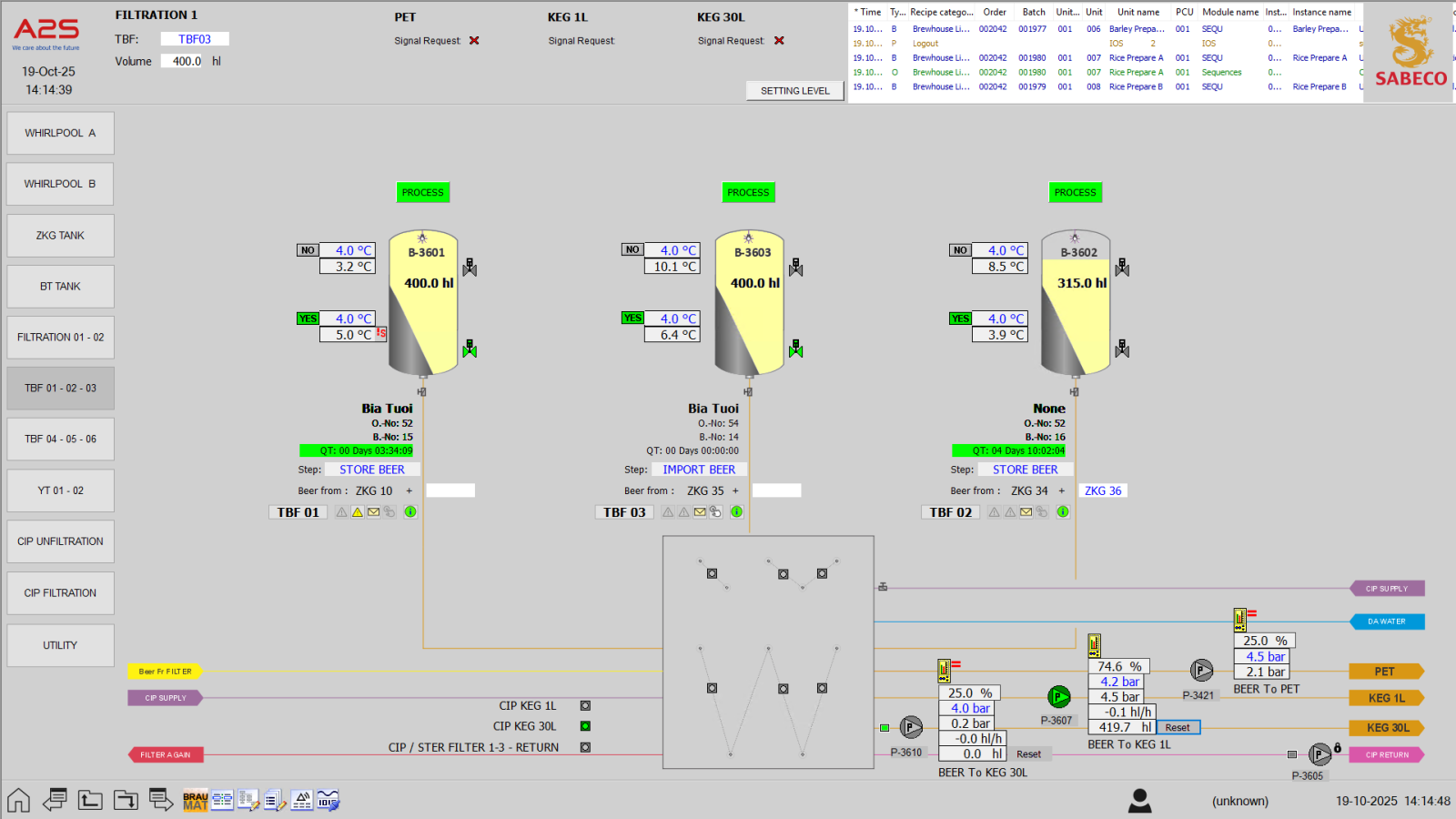

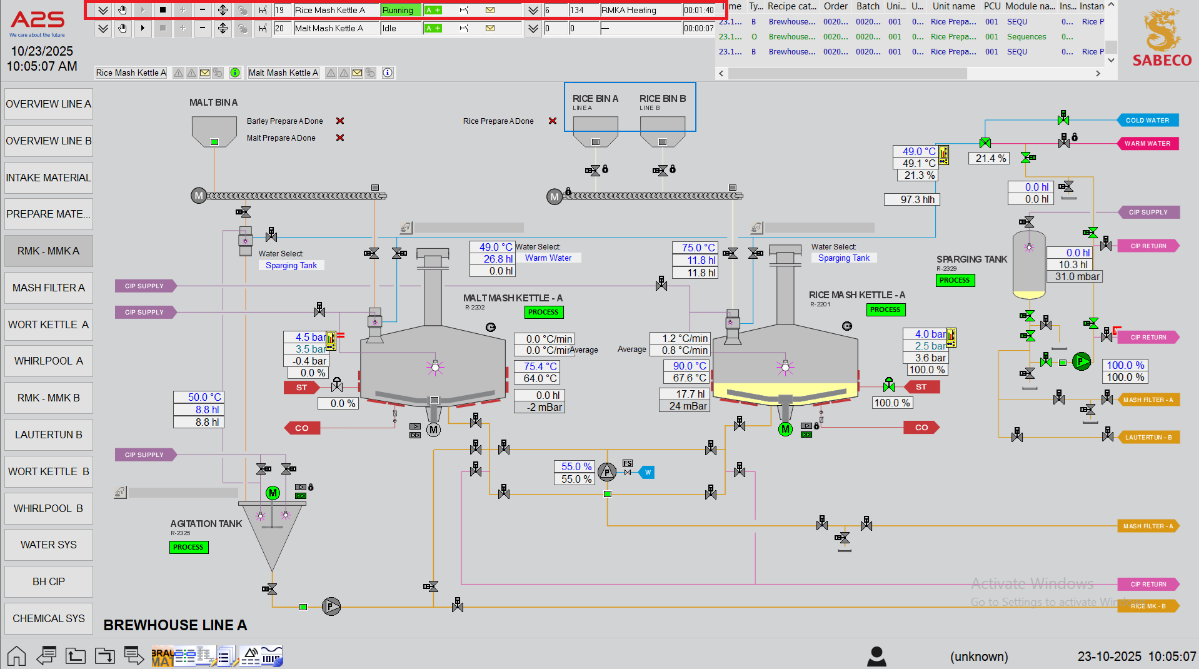

Kiến trúc hệ thống Braumat V8.1 SP1 được xây dựng dựa trên PLC S7-1518 (dòng CPU mạnh nhất của S7-1500), nền tảng Profinet, máy chủ Windows Server 2022 và SQL Server 2019/2022. Hệ thống hỗ trợ tối đa 32 clients, 16 Areas, mở rộng lớn hơn nhiều so với phiên bản cũ.
Những cải tiến nền tảng chính bao gồm:
• Hỗ trợ đầy đủ S7-1500 với tính năng bảo mật tích hợp.
• Tích hợp WinCC Unified Web-based HMI.
• Hỗ trợ SQL Adapter xuất dữ liệu theo thời gian thực.
• Tăng giới hạn số lượng Units, EOP/PLC, TAG logging.
• Mô hình hóa kỹ thuật (Engineering Model) mới với parameterization tối ưu hơn.

IV. Phân tích chi tiết các tính năng mới trong Braumat V8.1 SP1 áp dụng ở nhà máy SMB - PY

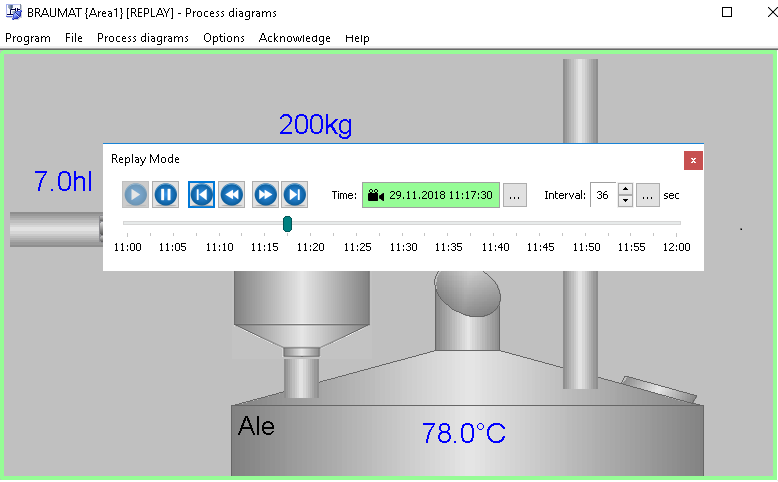

4.1 Replay Mode – Chế độ phát lại dữ liệu lịch sử

Replay Mode là bước nhảy vọt trong phân tích quá trình. Tính năng này cho phép phát lại toàn bộ trạng thái quá trình như một video, bao gồm biến công nghệ, trạng thái valve, trend và interlock. Theo Function Manual, Replay hoạt động trên Data Logging Archives, có thể tua lại nhiều tốc độ, chạy song song với online mode và hỗ trợ nhiều client. Nhà máy có thể xem lại sự cố (ví dụ trào bọt, lỗi CIP, lỗi nhiệt độ) với độ phân giải cao theo từng TAG.
Lợi ích mở rộng:

Phân tích sâu sự cố và tối ưu quy trình nấu – lên men.
Giảm 40–60% thời gian điều tra lỗi so với Braumat 5.3.
Giảng dạy vận hành dễ dàng hơn (dùng Replay để mô phỏng).

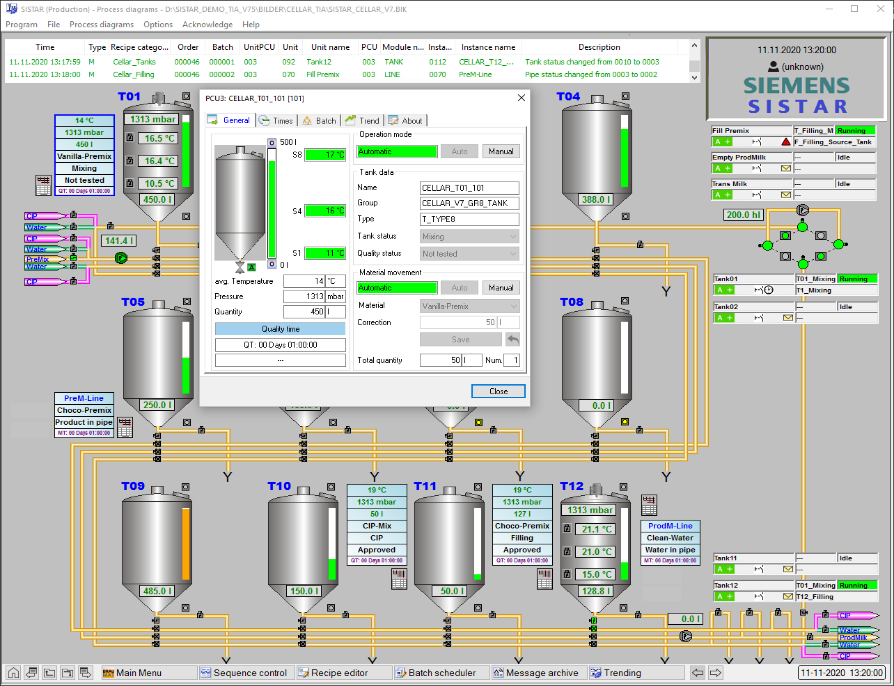

4.2 Tank Manager – Quản lý tank thông minh

Tank Manager là công cụ trực quan hóa mới hỗ trợ quản lý tank lên men – lưu trữ – CIP. Tính năng này giúp điều phối tank thông minh, giảm xung đột tài nguyên, tự động kiểm tra điều kiện trước khi gán tank cho một Batch. Đối với nhà máy bia, chức năng này là tối quan trọng vì số lượng tank lớn và thời gian lên men dài.
Chức năng nâng cao bao gồm:

Hiển thị trạng thái tank theo màu (Fermentation, Maturation, Cleaning, Idle…).
Gán tank tự động cho Batch theo điều kiện preset.
Tối ưu hóa lịch CIP – giảm thời gian chờ.
Traceability toàn bộ vòng đời tank.

4.3 Recipe MultiLine – Biên soạn công thức nâng cao

Recipe Multiline cho phép cấu trúc công thức theo nhiều dòng xử lý (multi-stream), phù hợp với các hệ thống có nhiều Unit chạy song song. Function Manual ghi rõ hỗ trợ cross-unit synchronization, parallel operations và advanced branching. Đây là cải tiến mạnh so với Recipe Structure cũ.

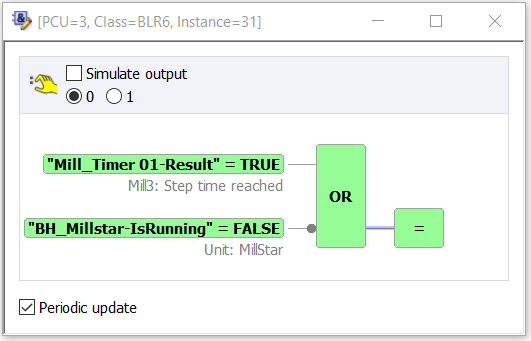

4.4 Binary Logic – Chuẩn hóa liên động và bảo trì

Binary Logic Editor giúp hiển thị liên động dưới dạng biểu đồ logic, thay vì code ST/LD trong PLC. Kỹ sư dễ dàng xem trạng thái permissive, interlock và logic shutdown. Điều này mang lại lợi ích lớn về bảo trì, giảm sai sót khi hiệu chỉnh khu vực nấu – CIP – tank.

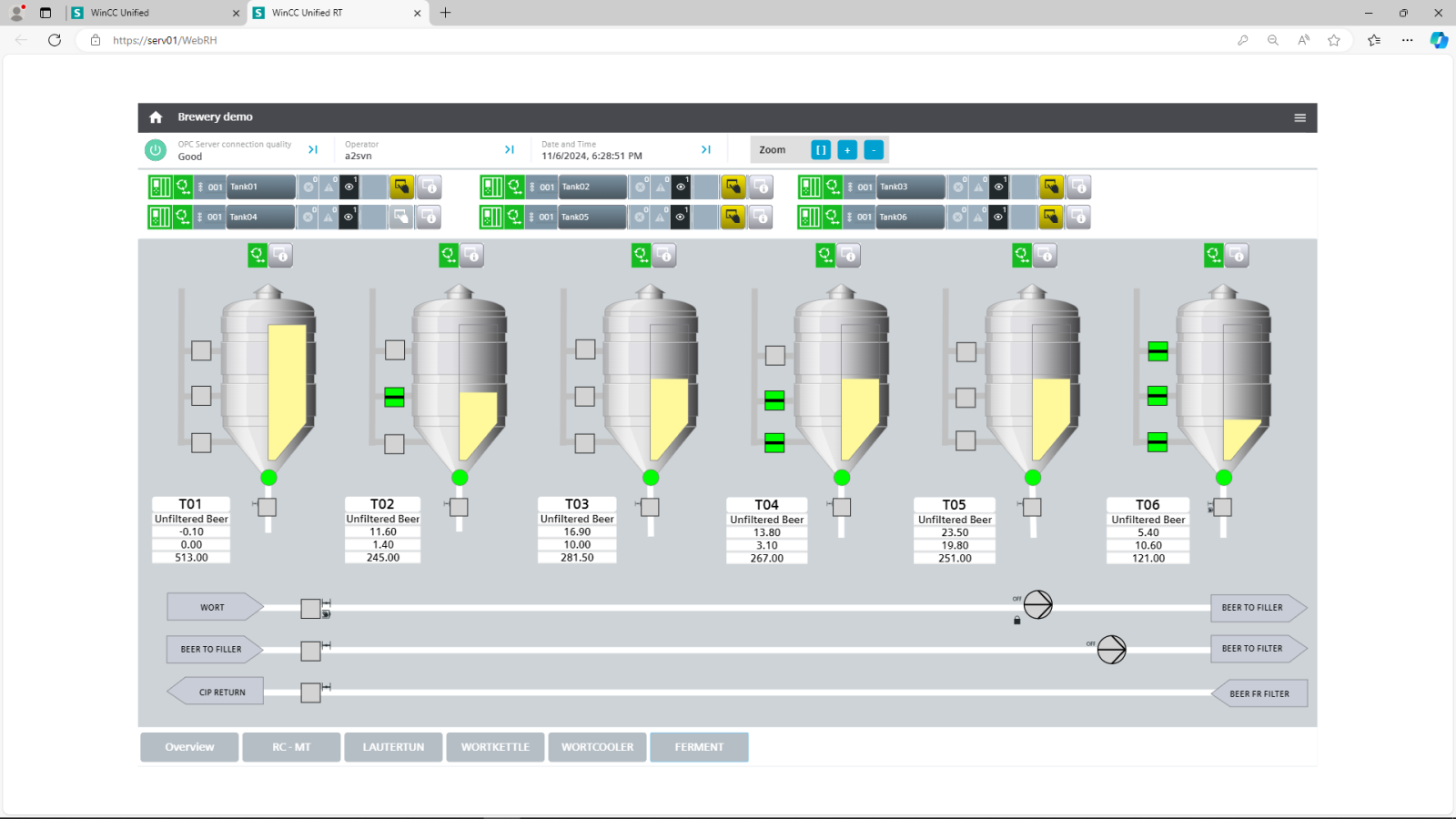

4.5 Unified Web UI – Giao diện web thế hệ mới

Braumat V8.1 mở ra khả năng sử dụng WinCC Unified, cho phép vận hành qua trình duyệt web trên máy tính, tablet, HMI Unified. Điều này tạo điều kiện mở rộng giám sát cho đội ngũ vận hành và quản lý sản xuất.

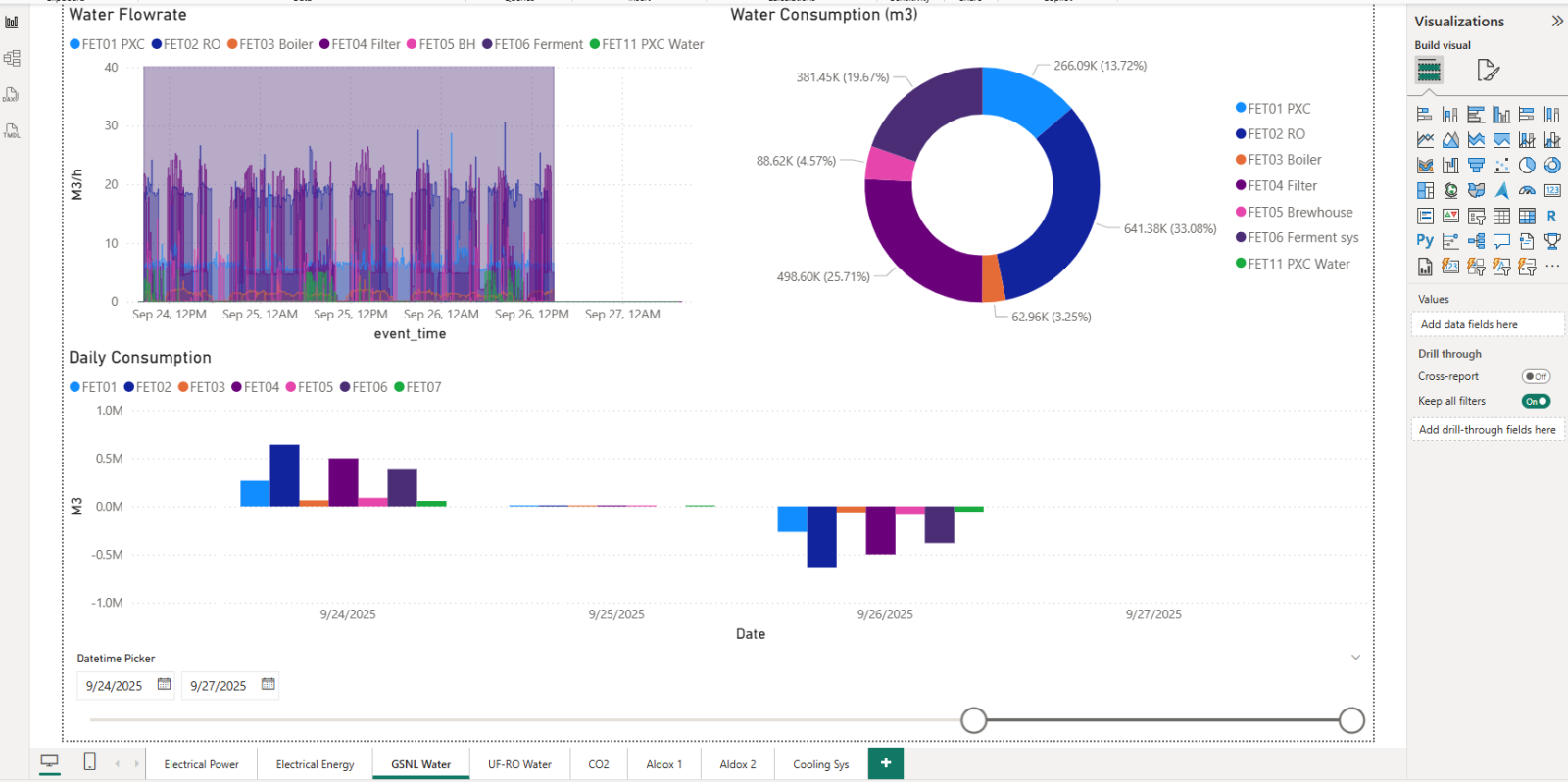

4.6 SQL Server + Power BI – Hệ sinh thái dữ liệu công nghiệp

SQL Adapter của Braumat V8.1 cho phép đồng bộ hóa dữ liệu Batch, Events, Trends, Alarms sang SQL Server. Đội ngũ kỹ thuật đã xây dựng Power BI để giám sát nước, điện, khí CO₂, hệ lạnh, Aldox, UF-RO và Utility. Dashboard giúp kiểm soát KPI, xác định điểm tiêu hao lớn và tối ưu 3–8% chi phí Utility.

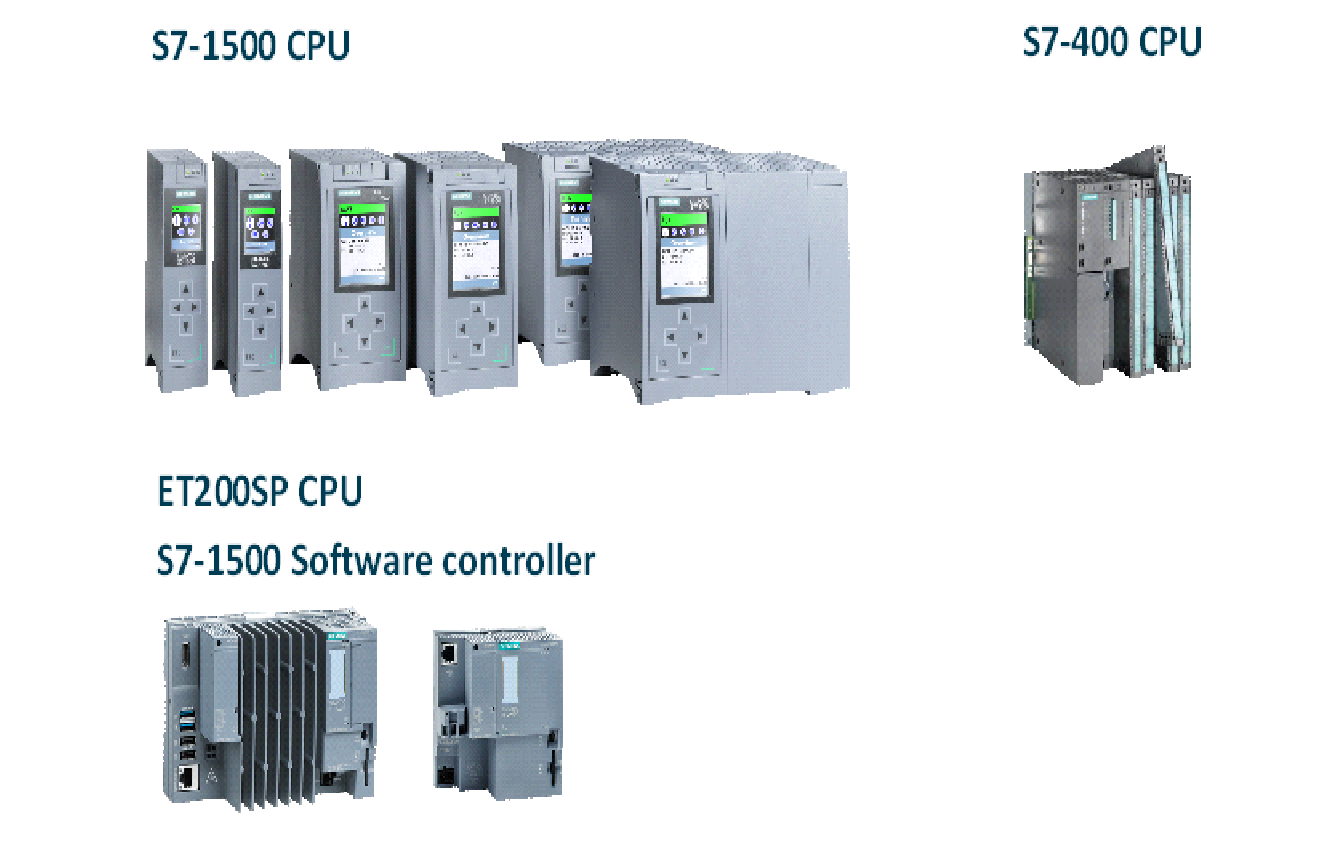

V. Chuyển đổi S7-400 sang S7-1518 và tác động kỹ thuật

PLC S7-1518 là CPU mạnh nhất trong dòng S7-1500, tốc độ xử lý lệnh nhanh hơn S7-400 từ 10 đến 40 lần tùy loại instruction. Việc thay PLC nâng cao tốc độ phản hồi, tăng độ ổn định liên động, mở rộng buffer giao tiếp và hỗ trợ Profinet natively.
Các ưu điểm mở rộng:

Tốc độ OB35 nhanh hơn → kiểm soát nhiệt độ nấu chính xác hơn.
Tăng tốc độ xử lý PID và điều khiển van.
Tích hợp sẵn Web Server và Diagnostics.
Hỗ trợ bảo mật TLS/Certificate.

VI. Phase 2: Nâng cấp mạng cấp trường Profibus lên Profinet và ET200MP

Mạng Profibus sau 10–15 năm thường gặp lỗi cáp, nhiễu, suy hao, đặc biệt khi dây đi cùng tuyến điện lực. Profinet sử dụng Ethernet công nghiệp, tốc độ 100 Mbps, chẩn đoán tốt và hỗ trợ topology monitoring.
Lợi ích của việc chuyển sang ET200MP:

Giảm 75% lỗi fieldbus.
Module dễ thay nóng (hot swap).
Nâng cao độ chính xác tín hiệu đo.
Sẵn sàng tích hợp IO-Link.

Van Profinet sẽ giảm dây điều khiển, hỗ trợ feedback đầy đủ trạng thái, cảnh báo seal/leak, giúp đội ngũ bảo trì phản ứng sớm.

VII. Kết Luận

Việc nâng cấp hệ thống điều khiển từ Braumat V5.3 lên Braumat V8.1 SP1 tại Nhà máy Bia Sài Gòn – Miền Trung (Phú Yên) là một bước đi chiến lược, không chỉ giải quyết những hạn chế về tuổi đời thiết bị và nguy cơ dừng máy mà còn mở ra một nền tảng tự động hóa hiện đại, linh hoạt và dễ mở rộng. Sự kết hợp giữa PLC S7-1518 hiệu năng cao, mạng Profinet, Remote I/O thế hệ mới và các tính năng tiên tiến như Replay Mode, Tank Manager, Recipe MultiLine hay Binary Logic mang lại khả năng điều khiển chính xác hơn, độ tin cậy cao hơn và hiệu quả vận hành vượt trội.

Đặc biệt, Braumat V8.1 với sự hỗ trợ của OPC UA ở cả cấp điều khiển (PLC S7-1500) và cấp hệ thống (Braumat OPC UA Server) đã tạo ra một cấu trúc thông tin mở hoàn toàn, sẵn sàng kết nối với MES, MIS, hệ thống truy xuất nguồn gốc, phân tích dữ liệu doanh nghiệp và nền tảng IoT công nghiệp. Việc tích hợp SQL Server và Power BI giúp nhà máy lần đầu tiên khai thác toàn diện dữ liệu sản xuất, chuyển từ mô hình vận hành truyền thống sang vận hành dựa trên dữ liệu (data-driven operations).

Khi Giai đoạn 2 hoàn tất, với việc chuẩn hóa mạng trường Profinet và thay mới toàn bộ ET200M sang ET200MP, hệ thống sẽ đạt đến mức độ ổn định và hiện đại tương đương các nhà máy bia tiên tiến trên thế giới. Có thể khẳng định rằng dự án nâng cấp Braumat V8.1 không chỉ giúp đảm bảo sản xuất liên tục mà còn đặt nền móng vững chắc cho chiến lược chuyển đổi số 4.0 của nhà máy, nâng cao năng lực cạnh tranh và tối ưu chi phí trong nhiều năm tới.
