Lắp đặt và commissioning Siemens SITRANS LVL100 đúng cách

Lắp đúng quyết định độ tin cậy của điểm báo mức

Một vibrating point level switch có thể được lựa chọn đúng nhưng vẫn báo sai nếu tuning fork đặt sai switching point, chịu tác động trực tiếp của dòng nạp, bị buildup hoặc được đấu vào mạch điện không phù hợp.

Với SITRANS LVL100, mounting position còn ảnh hưởng đến switching point; density của môi chất làm vị trí chuyển trạng thái dịch chuyển so với giá trị tham chiếu trong nước. Vì vậy, lắp đặt và commissioning phải được xem là quá trình xác nhận toàn bộ measuring point, không chỉ vặn thiết bị vào nozzle và cấp nguồn.

Bài viết trình bày nguyên tắc lắp đặt áp dụng cho SITRANS LVL100 và minh họa phần wiring bằng contactless electronic switch với valve plug ISO 4400. Các process connection, electronics và electrical connection khác phải sử dụng đúng Operating Instructions, wiring plan và technical data tương ứng.

1. Đối chiếu thiết bị trước khi lắp

Trước khi lắp, đối chiếu thiết bị với datasheet và P&ID:

Full article number và serial number;
Version, process temperature, connection và pressure rating;
Electronics, supply voltage, electrical connection và degree of protection;
Approval trên nameplate;
Nhiệm vụ high-level, low-level, overfill hay dry-run;
Density và điều kiện process đã dùng để lựa chọn thiết bị.

Kiểm tra tuning fork, thread, housing, plug, seal và cable entry. Không lắp nếu fork bị cong, ăn mòn, trầy xước nặng hoặc có dấu hiệu va đập; không cầm hay nâng thiết bị bằng tuning fork vì có thể làm hỏng vibrating element.

2. Xác nhận process và ambient conditions

Trước khi mounting, xác nhận các bộ phận tiếp xúc process phù hợp với:

Môi chất và chemical compatibility;
Process temperature và pressure;
Density, viscosity, buildup và cleaning;
Ambient temperature và độ ẩm tại housing.

LVL100 có thể lắp trong nhà hoặc ngoài trời nhưng phải vận hành trong giới hạn cấu hình. Không dùng riêng temperature của version để kết luận toàn bộ installation phù hợp; seal, cable, plug, mating connection và ambient temperature tại housing cũng phải đạt yêu cầu.

3. Chọn switching point và hướng lắp

LVL100 có thể được lắp theo nhiều hướng, với điều kiện tuning fork nằm đúng độ cao cần chuyển trạng thái. Tuy nhiên, switching point thay đổi theo mounting position.

Các giá trị switching point trong tài liệu Siemens được tham chiếu với nước, density khoảng 1 g/cm³. Khi môi chất có density thấp hơn hoặc cao hơn nước, switching point thực tế có thể dịch chuyển. Với điểm báo mức critical, vị trí nozzle phải được xác định từ application data và dimensional drawing thay vì lấy một kích thước chung cho mọi môi chất.

Khi lắp ngang và môi chất có khả năng bám dính, Siemens khuyến nghị một mounting position cụ thể để hạn chế buildup. Hướng của tuning fork có thể được kiểm tra thông qua marking trên hexagon.

Không dùng hình dáng bên ngoài của housing để suy đoán hướng tuning fork. Hãy dựa trên marking và bản vẽ của đúng version.

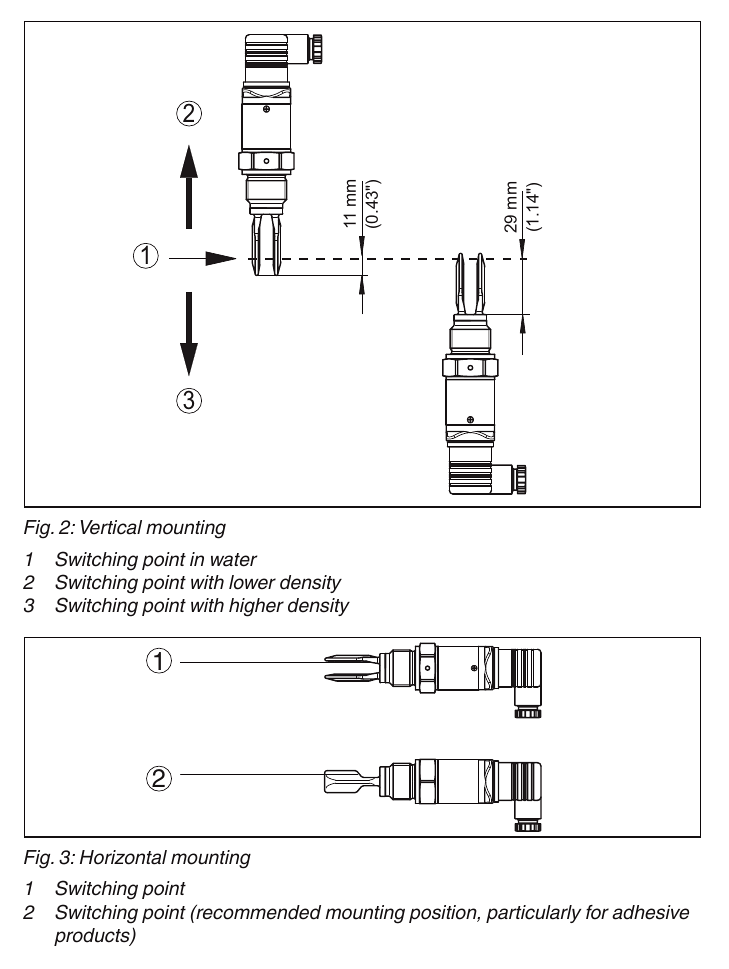

Hình 1 - Switching point thay đổi theo mounting position và density. Nguồn: Siemens Operating Instructions, Figures 2-3.

4. Tránh dòng nạp, agitator và tác động cơ khí

Không nên lắp LVL100 ngay trong filling stream. Dòng nạp trực tiếp có thể tạo unwanted false signal hoặc làm tuning fork chịu tác động cơ khí không cần thiết.

Vị trí lắp nên tránh:

Filling opening và vùng dòng chảy va trực tiếp;
Agitator, cánh khuấy và vùng xoáy mạnh;
Vị trí tuning fork có thể chạm thành bồn hoặc thiết bị bên trong;
Khu vực chịu rung động cơ khí vượt điều kiện thiết kế;
Nozzle quá dài làm fork bị che khuất và tăng buildup.

Trong product flow, bề mặt tuning fork nên được bố trí song song với hướng chuyển động của môi chất để giảm lực cản. Với môi chất adhesive hoặc viscous, hai bề mặt fork nên đặt theo hướng giúp giảm bám dính và phần fork cần nhô đủ vào vessel.

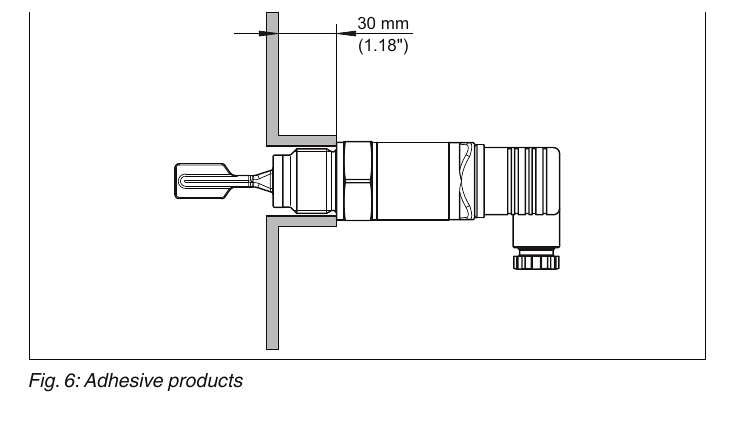

Bố trí tuning fork SITRANS LVL100 với môi chất bám dính

Hình 2 - Tuning fork cần nhô vào vessel để hạn chế buildup tại nozzle. Nguồn: Siemens Operating Instructions, Figure 6.

5. Lắp threaded process connection

Với threaded version, trình tự kiểm tra cơ bản gồm:

Kiểm tra thread và sealing surface sạch, không hư hỏng;
Xác nhận sealing material tương thích với môi chất và process temperature;
Đưa thiết bị vào đúng phương, tránh cross-thread;
Chỉ dùng hexagon phía trên thread để siết;
Không dùng housing hoặc valve plug làm tay đòn;
Kiểm tra hướng tuning fork sau khi siết;
Thực hiện leak check theo quy trình của nhà máy.

Operating Instructions công bố maximum torque theo kích thước process fitting:

Thread	Maximum torque theo Siemens
G½ hoặc ½ NPT	50 Nm
G¾ hoặc ¾ NPT	75 Nm
G1 hoặc 1 NPT	100 Nm

Đây là giới hạn của process fitting trong tài liệu, không phải yêu cầu mặc định phải siết đến giá trị maximum. Torque làm việc phải phù hợp với kiểu connection, seal, mating part và quy trình lắp đặt tại site.

Nếu sử dụng welded socket có front-flush seal, phải tuân thủ riêng hướng dẫn của Siemens: flat seal được cung cấp cùng sensor không dùng trong configuration này; sensor và rubber ring phải được tháo ra trước khi hàn. Marking/notch của socket dùng để định hướng tuning fork, đặc biệt khi lắp trên pipeline.

6. Bảo vệ plug và hạn chế moisture ingress

Với valve plug ISO 4400, degree of protection IP65 chỉ được duy trì khi plug, profile seal, fixing screw, cable gland và cable được lắp đúng.

Siemens quy định cable tròn có đường kính 4,5...7 mm cho valve plug ISO 4400 tiêu chuẩn. Cable cần phù hợp với ambient temperature và yêu cầu fire safety tại vị trí lắp.

Để hạn chế nước xâm nhập:

Dẫn cable đi xuống trước cable gland để rainwater và condensation có thể thoát;
Siết cable gland đúng với đường kính cable;
Kiểm tra seal washer và profile seal của plug;
Không hướng tia nước hoặc steam trực tiếp vào plug nếu vượt điều kiện IP65;
Đặc biệt kiểm tra sealing khi lắp trên cooled/heated vessel hoặc khu vực cleaning có độ ẩm cao.

IP65 không phải một claim độc lập với cách lắp. Nếu plug bị lắp thiếu seal, cable sai đường kính hoặc fixing screw chưa siết đúng, cấp bảo vệ công bố không còn được bảo đảm.

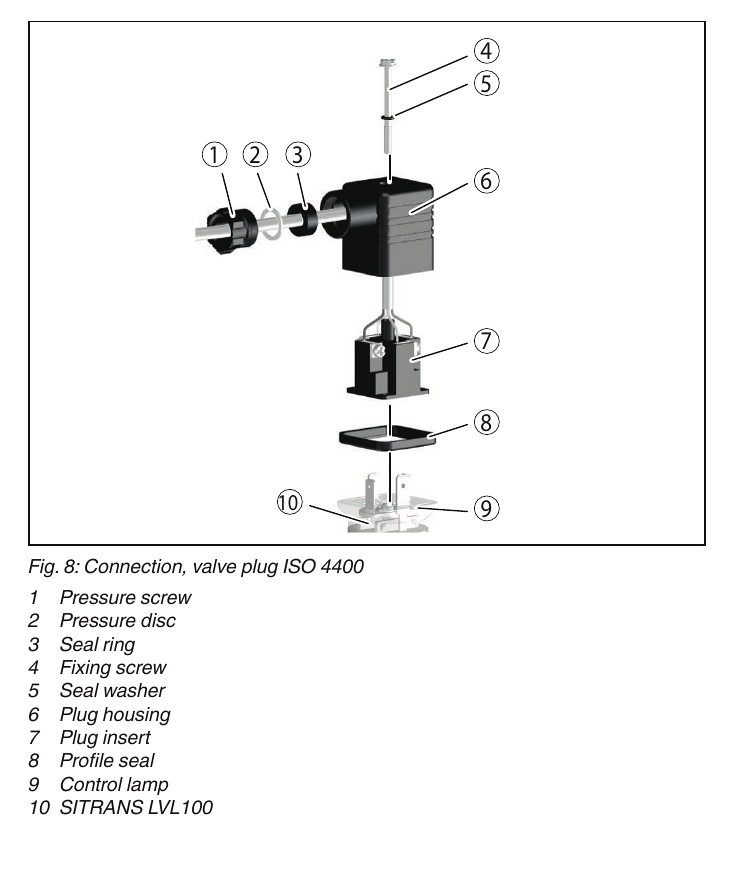

Cấu tạo valve plug ISO 4400 của SITRANS LVL100

Hình 3 - Các thành phần của valve plug ISO 4400 cần được lắp đủ để duy trì sealing. Nguồn: Siemens Operating Instructions, Figure 8.

7. Nguyên tắc an toàn trước khi đấu điện

Chỉ nhân sự được plant operator cho phép mới được đấu nối khi đã xác nhận không có line voltage.

Trước khi đấu nối cần:

Cô lập và xác nhận mất điện;
Có switch/circuit breaker dễ tiếp cận và fuse phù hợp cho thiết bị cùng load;
Kiểm tra cable chịu được ambient temperature lớn nhất;
Dùng shielded cable khi electromagnetic interference vượt điều kiện thử nghiệm;
Xác nhận protective earth theo wiring plan.

Không suy đoán terminal assignment từ level switch khác; phải kiểm tra Figure 10 của Operating Instructions cho contactless electronic switch và valve plug ISO 4400.

8. Đấu contactless electronic switch đúng tải

Contactless electronic switch sử dụng supply 20...250 V AC, 50/60 Hz hoặc 20...250 V DC. Đây là two-wire switching circuit dùng để điều khiển load như relay, contactor, solenoid valve, warning light hoặc horn.

Hai lưu ý đặc biệt quan trọng từ Siemens:

Không vận hành thiết bị khi không có load mắc nối tiếp. Nếu nối electronics trực tiếp vào mains, thiết bị có thể bị phá hỏng;
Không kết nối trực tiếp vào low-voltage PLC input. Cần thiết kế interface/load phù hợp với đặc tính contactless output.

Ví dụ load được Siemens nêu cho version này:

Tại 24 V DC: load resistance khoảng 88...1.800 Ω;
Relay 253 V AC: rated power lớn hơn 2,5 VA;
Relay 24 V AC: rated power lớn hơn 0,5 VA.

Technical data công bố load current khoảng 10...250 mA. Việc lựa chọn relay, contactor hoặc interface phải xét cả inrush current, holding current và residual current của electronics.

Siemens khuyến nghị thiết kế mạch để switching circuit ở trạng thái open khi có level signal, line break hoặc failure, tạo defined safe state. Logic Max/Min phải được chọn theo nhiệm vụ bảo vệ và Figure 10; không tự đảo dây nếu chưa phân tích trạng thái của toàn interlock.

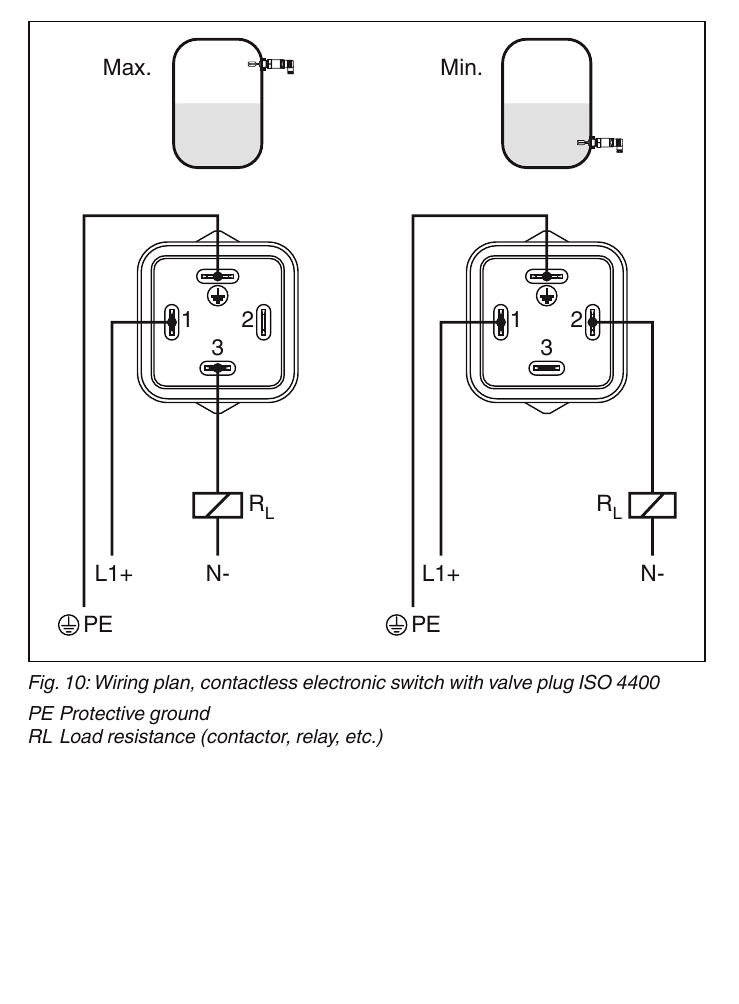

Sơ đồ đấu dây Max và Min SITRANS LVL100 contactless electronic switch

Hình 4 - Wiring plan Max/Min cho contactless electronic switch với valve plug ISO 4400. Nguồn: Siemens Operating Instructions, Figure 10.

9. Kiểm tra trước khi cấp nguồn

Mechanical check

Đúng TAG, full article number và switching height;
Hướng fork phù hợp với flow, buildup và không nằm trong filling stream hoặc gần agitator;
Thread, seal và connection không rò rỉ;
Housing không chịu lực; plug và cable không bị kéo căng.

Electrical check

Wiring đúng Figure 10 và Max/Min mode;
Có load nối tiếp; load và supply nằm trong giới hạn;
Protective earth, fuse và disconnecting device đầy đủ;
Cable đúng đường kính; profile seal, plug và fixing screw được lắp hoàn chỉnh.

Logic check

Trạng thái mong muốn khi fork covered/uncovered đã được xác định;
Mất nguồn, line break và device fault đã được đưa vào cause & effect/interlock;
Control room biết thời điểm functional test; pump, valve và alarm liên quan được kiểm soát an toàn.

10. Commissioning bằng LED status

Sau khi cấp nguồn, kiểm tra ba LED trên housing:

LED	Ý nghĩa theo Operating Instructions
Green	Voltage supply đã được kết nối
Yellow	Vibrating element đang được môi chất bao phủ
Red sáng ngắn khoảng 1 giây khi khởi động	Function test trong quá trình start-up
Red sáng liên tục	Short circuit hoặc overload trong load circuit; sensor output chuyển high-impedance
Red nhấp nháy	Lỗi vibrating element hoặc electronics; sensor output chuyển high-impedance

LED yellow phản ánh trạng thái covered/uncovered của fork, không tự động đồng nghĩa với alarm đang ON. Trạng thái cuối tại PLC, relay hoặc interlock còn phụ thuộc Max/Min wiring và logic của hệ thống.

Nếu green LED không sáng, cần kiểm tra supply, cable, plug và load trước khi kết luận sensor hỏng.

11. Simulation bằng test magnet

LVL100 có chức năng simulation output được kích hoạt bằng test magnet. Giữ test magnet tại ký hiệu hình tròn có chữ TEST trên housing; thiết bị sẽ thay đổi current switching state trong thời gian magnet được áp vào.

Trước khi simulation:

Thông báo cho control room;
Kiểm soát bypass/interlock theo quy trình của nhà máy;
Xác định rõ pump, valve, relay, alarm hoặc horn có thể được kích hoạt;
Bố trí người quan sát tín hiệu tại field và tại control system.

Trong quá trình test, kiểm tra LED và phản hồi của downstream device. Nếu sensor không chuyển trạng thái sau nhiều lần thử, kiểm tra plug và connection cable trước khi kết luận electronics fault.

Sau khi simulation, phải tháo test magnet khỏi housing. Không để magnet trên thiết bị khi bàn giao vận hành.

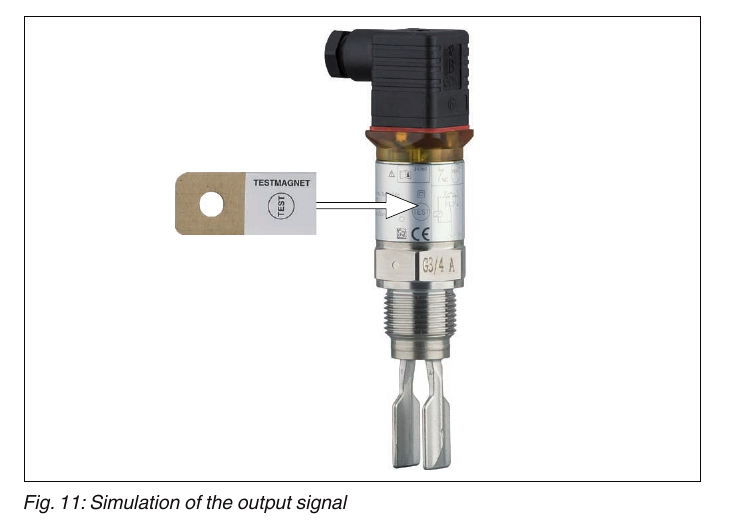

Simulation output SITRANS LVL100 bằng test magnet

Hình 5 - Vị trí đặt test magnet để simulation output signal. Nguồn: Siemens Operating Instructions, Figure 11.

12. Functional verification tại mức process

Simulation bằng magnet xác nhận switching path nhưng không thay thế hoàn toàn việc kiểm tra response với môi chất tại switching point.

Nếu điều kiện vận hành cho phép, commissioning nên xác nhận:

Fork chuyển trạng thái khi mức đi qua switching point;
Yellow LED thay đổi đúng với covered/uncovered condition;
Relay/PLC input nhận đúng trạng thái;
Alarm hoặc interlock hoạt động đúng cause & effect;
Safe state đúng khi mô phỏng mất nguồn hoặc fault theo procedure được phê duyệt;
Không có false switching do filling stream, foam, buildup hoặc rung động.

Với bồn không thể thay đổi mức trong commissioning, cần ghi rõ giới hạn của test và lên kế hoạch kiểm tra trong lần vận hành hoặc shutdown phù hợp.

Acceptance record trước khi bàn giao

Hồ sơ commissioning nên lưu:

Full article number và serial number;
TAG và vị trí lắp;
Nhiệm vụ Max/Min, overfill hoặc dry-run;
Môi chất, density và switching height;
Mounting orientation và hướng tuning fork;
Seal, torque thực hiện và kết quả leak check;
Supply, load/interface và wiring mode;
Trạng thái ba LED sau khi cấp nguồn;
Kết quả test magnet tại field và tín hiệu downstream;
Kết quả functional verification với process nếu có;
Ảnh nameplate, installation và valve plug;
Ngày commissioning, người thực hiện và deviation.

Baseline này giúp đội maintenance phân biệt process buildup, wiring fault, overload và sensor fault trong quá trình vận hành.

Các lỗi thường gặp sau lắp đặt

Green LED không sáng

Kiểm tra supply voltage, fuse, disconnecting device, cable, valve plug và load mắc nối tiếp.

Red LED sáng liên tục

Kiểm tra short circuit, overload, load selection và wiring. Output đang ở trạng thái high-impedance.

Red LED nhấp nháy

Kiểm tra tuning fork có bị hư hỏng, ăn mòn hoặc buildup nghiêm trọng không. Nếu wiring bình thường nhưng lỗi còn tồn tại, thực hiện theo hướng dẫn fault rectification của Siemens.

Báo mức không đúng switching height

Kiểm tra mounting orientation, density thực tế, vị trí nozzle và buildup. Không chỉnh sửa logic để che một lỗi cơ khí chưa được xác định.

False switching khi bơm hoặc nạp liệu

Đánh giá lại filling stream, turbulence, rung động, flow direction và vị trí fork so với agitator.

Nước xâm nhập valve plug

Kiểm tra cable diameter, gland, profile seal, fixing screw và hướng đi xuống của cable. Không chỉ làm khô rồi đóng lại nếu chưa xử lý đường nước xâm nhập.

Kết luận

Lắp đặt SITRANS LVL100 đúng cách đòi hỏi sự đồng bộ giữa switching point, density, hướng tuning fork, sealing, load và Max/Min logic. Với contactless electronic switch, thiết bị bắt buộc phải làm việc qua load phù hợp và không được nối trực tiếp vào mains hoặc low-voltage PLC input.

Commissioning nên kết hợp kiểm tra LED, simulation bằng test magnet và functional verification tại process khi điều kiện cho phép. Một acceptance record đầy đủ sẽ tạo baseline rõ ràng cho vận hành và bảo trì sau này.
