Lắp đặt và commissioning Siemens SITRANS P Compact trong hygienic process

Lắp đúng để giữ trọn độ tin cậy của điểm đo

Một pressure transmitter được lựa chọn đúng vẫn có thể cho kết quả sai lệch nếu process connection, gasket, hướng lắp, wiring hoặc zero correction không phù hợp. Với hygienic process, lắp đặt còn liên quan trực tiếp đến khả năng vệ sinh, hạn chế vùng lưu giữ môi chất và duy trì độ kín của toàn bộ pressure boundary.

Bài viết này trình bày trình tự kiểm tra khi lắp đặt và commissioning SITRANS P Compact. Nội dung không thay thế Operating Instructions, datasheet, P&ID, hook-up drawing hoặc quy trình an toàn của nhà máy. Việc lắp đặt, đấu nối và commissioning phải do nhân sự có chuyên môn thực hiện trên đúng cấu hình thiết bị.

1. Đối chiếu thiết bị trước khi lắp đặt

Không xác nhận thiết bị chỉ bằng hình dáng bên ngoài. Trước khi đưa ra hiện trường, cần đối chiếu:

Full article number, serial number và thông tin trên nameplate;
Gauge pressure hay absolute pressure;
Measuring range và overload pressure;
Flush-mounted diaphragm hay inline seal;
Chuẩn và kích thước process connection;
Filling liquid, wetted material và certificate theo yêu cầu dự án;
Output signal, electrical connection và degree of protection;
Ex marking nếu điểm đo thuộc hazardous area.

Kiểm tra diaphragm, bề mặt sealing, thread, clamp, union nut, connector và housing. Không lắp thiết bị nếu diaphragm bị móp/xước, sealing surface bị hư hỏng hoặc connection có dấu hiệu biến dạng.

Protective cap hoặc plastic sleeve trước diaphragm chỉ nên được tháo ngay trước khi lắp để hạn chế nhiễm bẩn và hư hỏng.

2. Xác nhận process connection và gasket

Process connection phải khớp cả tiêu chuẩn, nominal size và mating part tại site. Hai connection cùng DN hoặc cùng kích thước inch chưa chắc tương thích nếu khác dimensional standard.

Trước khi lắp cần xác nhận:

Clamp, union hoặc screwed connection đúng tiêu chuẩn;
Gasket đúng kích thước, vật liệu và profile;
Gasket tương thích với môi chất, cleaning chemical và temperature;
Bề mặt tiếp xúc sạch, không xước và không có dị vật;
Pressure rating của toàn bộ connection phù hợp với điều kiện vận hành.

Operating Instructions nhấn mạnh phải tuân thủ pressure rating của process connection. Riêng clamp connection, không được suy diễn khả năng chịu áp chỉ từ overload pressure của transmitter; loại clamp, gasket và giới hạn temperature của connection đều phải được kiểm tra.

3. Lắp flush-mounted diaphragm đúng cách

Flush-mounted diaphragm giúp hạn chế dead space, nhưng bề mặt màng đo mỏng và cần được bảo vệ trong quá trình thi công.

Không chạm bằng vật cứng hoặc dùng diaphragm làm điểm tỳ;
Không dùng housing hoặc connector làm tay đòn để siết;
Không để dụng cụ trượt vào bề mặt diaphragm;
Không sử dụng thêm sealant tùy ý nếu connection đã dùng gasket chuyên dụng;
Siết connection theo tiêu chuẩn của đúng fitting, clamp hoặc union;
Sau khi lắp, kiểm tra alignment và xác nhận thiết bị không chịu lực cơ khí từ pipework.

Nếu sử dụng thermal decoupler, Siemens yêu cầu không bọc phần này trong thermal insulation. Mục đích là duy trì chức năng cách nhiệt giữa process connection và electronics.

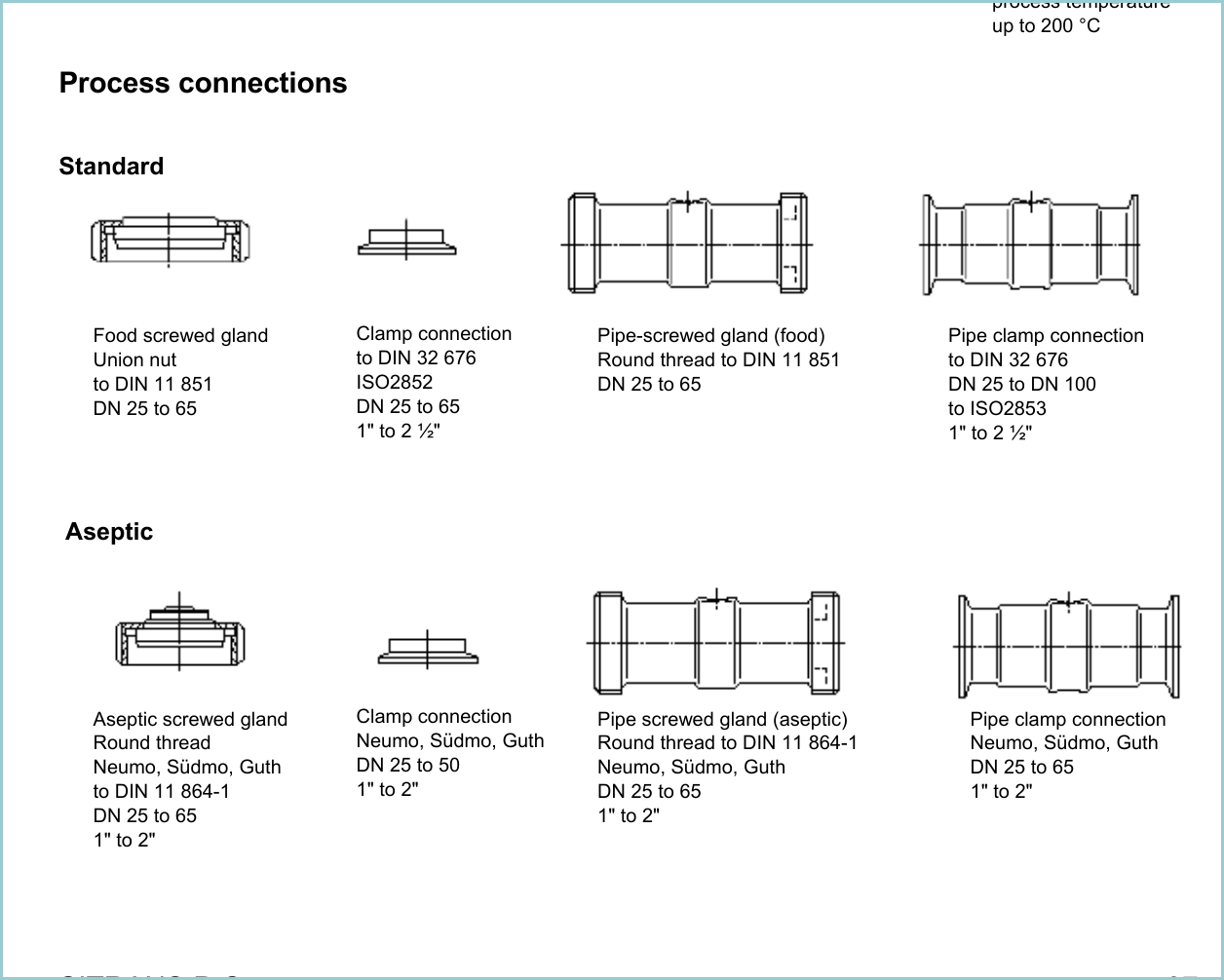

Cụm process connection của SITRANS P Compact, đánh dấu diaphragm, gasket và mating connection.

4. Chọn hướng lắp và kiểm soát tác động cơ khí

Theo Operating Instructions, transmitter có thể lắp ở nhiều tư thế và được factory-adjusted tiêu chuẩn theo phương thẳng đứng. Tuy nhiên, thay đổi mounting position có thể tạo zero shift, đặc biệt với measuring range thấp.

Khi chọn hướng lắp, cần đồng thời xem xét:

Khả năng thoát khí với liquid service hoặc thoát condensate theo thiết kế process;
Khả năng tiếp cận connector, cable và điểm zero correction;
Tránh va đập, rung động và lực từ đường ống;
Không để nước vệ sinh đọng quanh connector hoặc cable entry;
Đảm bảo housing không tiếp xúc nguồn nhiệt ngoài giới hạn;
Có đủ không gian tháo thiết bị mà không làm hỏng diaphragm.

Thiết bị không được sử dụng để đỡ pipework. Nếu đường ống rung hoặc process connection chịu tải cơ khí, cần xử lý support của hệ thống trước khi commissioning.

5. Đấu nối loop 4...20 mA

SITRANS P Compact sử dụng tín hiệu 4...20 mA, 2-wire ở cấu hình tiêu chuẩn đang xét. Nguồn làm việc theo Operating Instructions là DC 10...30 V; giá trị danh định DC 24 V.

Trước khi đấu nối:

Cô lập nguồn và xác nhận điều kiện làm việc an toàn;
Kiểm tra sơ đồ chân của đúng kiểu field housing, angled plug, cable connection hoặc M12 connector;
Xác nhận polarity;
Tính đủ điện áp còn lại tại transmitter sau voltage drop trên cable, barrier/isolator và input resistance;
Đối chiếu analog input của PLC/DCS và scaling của measuring range.

Với two-wire system, Operating Instructions đưa ra quan hệ tải RB ≤ (UH − 10 V) / 0,02 A. Đây là điều kiện cần được kiểm tra trên toàn loop, không chỉ tại tủ điều khiển.

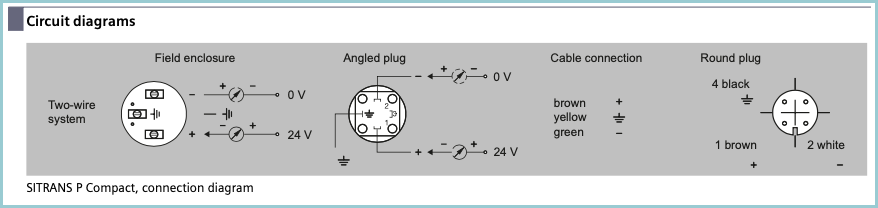

Connection diagram cho field housing, angled plug, cable connection và M12 connector từ Operating Instructions.

6. Grounding, shielding và cable routing

Các biện pháp EMC tích hợp chỉ phát huy hiệu quả khi earth connection được thực hiện đúng. Để hạn chế nhiễu và tín hiệu không ổn định:

Thực hiện grounding/equipotential bonding theo thiết kế hệ thống;
Dùng shielded cable khi dự án hoặc môi trường EMC yêu cầu;
Tách signal cable khỏi power cable và nguồn gây nhiễu;
Tránh ground loop bằng cách tuân thủ grounding philosophy của nhà máy;
Không thay đổi connection của phiên bản Ex ngoài cấu hình được chứng nhận.

Trong hazardous area, thiết bị chỉ được lắp vào circuit phù hợp với approval và phải duy trì equipotential bonding theo hồ sơ thiết kế.

7. Duy trì IP65/IP67 và đường cân bằng áp suất

Degree of protection chỉ đạt được khi thiết bị được lắp hoàn chỉnh: screwed gland siết kín, cable diameter phù hợp gasket và connector/cover được đóng đúng.

Với gauge-pressure range, việc cân bằng với atmospheric pressure được thực hiện khác nhau theo housing:

Plug version: qua screwed gland;
Field housing: qua sintered filter hoặc vented cable tùy phiên bản;
Cable-outlet version IP67: qua vented cable.

Không bịt kín, sơn phủ hoặc để nước/cặn bám vào đường thông khí. Nếu đường cân bằng áp suất bị chặn, tín hiệu gauge pressure có thể bị ảnh hưởng.

Absolute-pressure version không cần atmospheric compensation theo nguyên lý trên.

8. Zero correction sau khi lắp

Thiết bị được factory-set theo measuring range đặt hàng và điều chỉnh tiêu chuẩn cho vertical installation. Thông thường không cần chỉnh lại span tại site.

Nếu mounting position thay đổi, Siemens yêu cầu chú ý zero correction đối với measuring range thấp hơn 1,6 bar. Zero correction chỉ dịch điểm zero, không thay đổi span/sensitivity.

Trình tự kiểm tra đề xuất:

Đưa process về điều kiện reference pressure đã xác định;
Xác nhận không còn trapped pressure hoặc head pressure ngoài dự kiến;
Chờ tín hiệu ổn định;
Đo dòng loop bằng thiết bị phù hợp;
Chỉ hiệu chỉnh zero khi đã loại trừ lỗi installation và process;
Ghi lại giá trị trước và sau hiệu chỉnh.

Ở field housing, potentiometer nằm phía sau terminal board. Với plug/cable version, cần tháo union nut và nâng plug assembly cẩn thận để tiếp cận. Operating Instructions nêu potentiometer có thể chỉnh bằng screwdriver 1,5 × 40; 10 vòng tương ứng xấp xỉ ±5% measuring range.

Không chỉnh span nếu không có reference pressure. Việc can thiệp span phải thuộc quy trình calibration được kiểm soát.

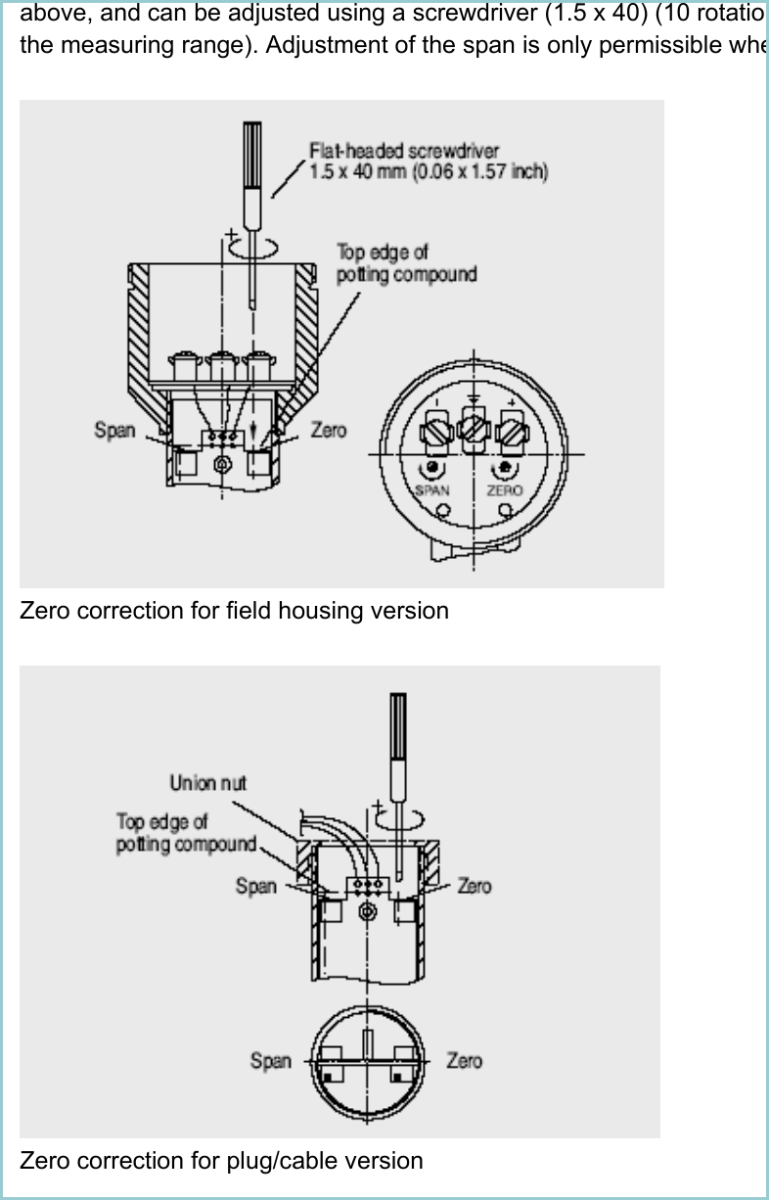

Hai sơ đồ “Zero correction for field housing version” và “Zero correction for plug/cable version”.

9. Commissioning và loop verification

Sau khi hoàn tất lắp đặt và wiring, thực hiện commissioning theo trình tự có kiểm soát.

Mechanical check

Đúng TAG, đúng thiết bị và đúng process connection;
Gasket/clamp/union hoàn chỉnh, không có dấu hiệu rò rỉ;
Diaphragm không bị tác động cơ khí;
Housing và cable không chịu lực kéo;
Thermal decoupler không bị bọc insulation nếu cấu hình có;
Vent path của gauge-pressure version thông thoáng.

Electrical check

Polarity đúng;
Supply voltage và loop resistance phù hợp;
Grounding/shielding đúng thiết kế;
Connector, gland và cable diameter duy trì IP rating;
PLC/DCS scaling khớp fixed measuring range.

Functional check

Tín hiệu tại điều kiện zero/reference hợp lý;
Tín hiệu tăng đúng chiều khi pressure tăng;
4 mA và 20 mA được quy đổi đúng engineering unit;
Giá trị tại transmitter/loop tester phù hợp với PLC/DCS trong tolerance cho phép;
Alarm, interlock và trend được kiểm tra theo phạm vi commissioning của dự án.

Commissioning không đồng nghĩa với calibration. Không nên tự tạo nhiều điểm áp suất nếu nhà máy không có reference equipment, procedure và thẩm quyền phù hợp.

10. Lưu ý khi đưa vào hygienic process và CIP/SIP

Trước khi cho sản phẩm hoặc cleaning medium đi qua điểm đo:

Xác nhận gasket và wetted parts phù hợp;
Xác nhận process/cleaning temperature nằm trong giới hạn đúng cấu hình;
Kiểm tra connection không rò rỉ ở điều kiện vận hành;
Không hướng tia vệ sinh áp lực cao trực tiếp vào vent hoặc connector nếu vượt điều kiện thiết kế;
Đảm bảo cleaning chemical không ảnh hưởng seal, cable hoặc housing;
Kiểm tra lại zero nếu thermal cycle hoặc mounting condition làm tín hiệu thay đổi bất thường.

Khả năng dùng đến 200 °C phụ thuộc thiết kế và thermal decoupler. Không áp dụng con số này cho mọi article number nếu chưa xác nhận option thực tế.

11. Acceptance record trước khi bàn giao

Hồ sơ bàn giao nên lưu:

Full article number, serial number và TAG;
Pressure type và measuring range;
Process connection, gasket và mounting orientation;
Output, supply voltage và PLC/DCS scaling;
Giá trị zero/reference sau lắp;
Kết quả loop verification;
Ảnh nameplate, connection và cable entry;
Cleaning/temperature condition đã xác nhận;
Ngày commissioning, người thực hiện và deviation nếu có.

Baseline này giúp đội maintenance phân biệt zero shift, process buildup, wiring fault và drift trong quá trình vận hành.

Các lỗi thường gặp sau lắp đặt

Zero bị lệch

Kiểm tra mounting position, trapped pressure, liquid head, đường vent và điều kiện reference trước khi chỉnh potentiometer.

Dòng cố định gần 0 mA

Kiểm tra nguồn, polarity, cable, connector, terminal và analog input. Không kết luận sensor hỏng trước khi xác nhận toàn loop.

Tín hiệu không đạt 20 mA

Kiểm tra supply voltage tại transmitter, loop resistance, barrier/isolator và scaling. Voltage drop quá lớn có thể khiến loop không đủ headroom.

Tín hiệu dao động hoặc nhiễu

Kiểm tra process fluctuation, grounding, shielding, cable routing, connector lỏng và rung động cơ khí.

Nước xâm nhập connector hoặc housing

Kiểm tra gasket, cable diameter, gland, hướng cáp và độ kín của plug. Đồng thời bảo đảm vent path không bị xử lý sai.

Kết luận

Lắp đặt SITRANS P Compact không chỉ là gắn transmitter vào connection và đấu hai dây 4...20 mA. Độ tin cậy của điểm đo phụ thuộc vào sự đồng bộ giữa diaphragm, gasket, pressure rating, mounting position, vent path, electrical loop và zero correction.

Một checklist commissioning rõ ràng cùng acceptance record đầy đủ sẽ giúp nhà máy giảm lỗi khởi động, bảo toàn hygienic design và tạo baseline cho hoạt động bảo trì sau này.
