Bảo trì và diagnostics SITRANS TS500: khi nào kiểm tra, thay insert hoặc thay thiết bị?

“Maintenance-free” không có nghĩa là không cần kiểm tra

SITRANS TS500 được Siemens mô tả là thiết bị về cơ bản không cần bảo dưỡng định kỳ theo kiểu thay chi tiết hao mòn sau một số giờ vận hành. Tuy nhiên, Operating Instructions vẫn yêu cầu periodic inspection theo các quy định có liên quan.

Điểm đo nhiệt độ thực tế không chỉ gồm sensor. Kết quả đo còn phụ thuộc thermowell, measuring insert, connection head, transmitter, wiring, sealing và điều kiện process. Vì vậy, một thiết bị không có cảnh báo vẫn có thể cho giá trị kém tin cậy nếu immersion depth không phù hợp, thermowell bị bám cặn, terminal lỏng hoặc nhiệt độ tại connection head vượt giới hạn.

Bài cuối trong series ADM-02D về SITRANS TS500 tập trung vào bốn câu hỏi:

Periodic inspection nên kiểm tra những gì?
Đọc device status và diagnostic code như thế nào?
Khi nào nên recalibrate, thay measuring insert hoặc chuyển thiết bị đi sửa chữa?
Khi mua lại hoặc thay thế, cần xác nhận dữ liệu nào để không làm thay đổi measuring point?

Nội dung không thay thế Operating Instructions, Functional Safety Manual, certificate hoặc quy trình an toàn của nhà máy. Các thao tác mở thiết bị, tháo measuring insert hoặc can thiệp transmitter phải do nhân sự có chuyên môn thực hiện trên đúng Type và cấu hình.

1. Xây dựng periodic inspection theo rủi ro của measuring point

Siemens không đưa một inspection interval duy nhất cho mọi TS500. Chu kỳ phải được xác định theo process, quy định tại site, mức độ critical và dữ liệu lịch sử.

Có thể phân loại measuring point theo ba nhóm để ưu tiên nguồn lực.

Điểm đo critical

Bao gồm các điểm tham gia interlock, bảo vệ equipment, kiểm soát chất lượng hoặc có thể gây dừng dây chuyền. Nên ưu tiên:

Kiểm tra diagnostic và alarm history;
So sánh measured value với reference hoặc cảm biến lân cận khi phù hợp;
Theo dõi drift và response time;
Kiểm tra thermowell, sealing, wiring và mechanical support;
Lưu as-found/as-left data;
Chuẩn bị đúng measuring insert hoặc thiết bị dự phòng để giảm downtime.

Điểm đo phục vụ control loop

Tần suất kiểm tra có thể điều chỉnh theo độ ổn định của trend, thermal cycling, vibration, tốc độ dòng chảy, mức độ ăn mòn/bám cặn và kết quả inspection trước đó.

Điểm đo monitoring

Các điểm chỉ dùng để giám sát vẫn cần visual inspection và plausibility check. Nếu trend ổn định và hậu quả khi mất tín hiệu thấp, có thể quản lý theo condition-based maintenance phù hợp với quy trình nhà máy.

Không nên kéo dài interval chỉ vì thiết bị chưa từng báo lỗi. Ngược lại, nếu drift hoặc lỗi wiring lặp lại, cần tìm root cause thay vì chỉ recalibrate thường xuyên hơn.

2. Periodic inspection nên kiểm tra gì?

Operating Instructions nêu ba nhóm kiểm tra cơ bản: ambient conditions; độ kín của process connection, cable entry và cover; độ tin cậy của power supply, lightning protection và grounding. Với một measuring point TS500, checklist thực tế nên mở rộng như sau.

Ambient và process conditions

Nhiệt độ môi trường tại connection head có nằm trong giới hạn của đúng cấu hình không;
Có condensation, nước xâm nhập, bụi, corrosion hoặc tác động UV không;
Process temperature, pressure và flow velocity có thay đổi so với design basis không;
Có thermal cycling, vibration hoặc flow-induced vortex bất thường không;
Insulation có bị thay đổi, hư hỏng hoặc che connection head quá mức không;
Thermowell có dấu hiệu cong, rung, leakage hoặc bám cặn không.

Trong hazardous area, Siemens cảnh báo phải loại bỏ lớp bụi dày trên 5 mm vì bụi tích tụ có thể làm thiết bị quá nhiệt. Việc vệ sinh phải đồng thời kiểm soát nguy cơ electrostatic charging.

Connection head, cover và cable entry

Cover đã đóng hoàn toàn và safety catch đúng vị trí;
Seal không nứt, biến dạng, chai cứng hoặc thiếu;
Cable gland giữ cáp chắc chắn và phù hợp cấp bảo vệ;
Cable inlet không sử dụng được bịt kín bằng plug phù hợp;
Cable không bị kéo căng, gập gãy hoặc hư jacket;
Không có moisture, bụi hoặc vật lạ bên trong housing;
Terminal không lỏng, cháy màu hoặc corrosion.

Power supply, grounding và signal path

Power supply tại terminal nằm trong dải yêu cầu của transmitter;
Grounding và equipotential bonding còn nguyên vẹn;
Shielding phù hợp với thiết kế EMC của hệ thống;
Local display, HART value và PLC/DCS value nhất quán;
Scaling, engineering unit, damping và TAG không bị thay đổi ngoài kiểm soát;
Alarm hoặc loop test mode đã được trả về normal operation.

Mechanical integrity

Process connection không leakage;
Flange bolt, thread, gasket và support không có dấu hiệu bất thường;
Connection head không bị dùng làm điểm tựa hoặc chịu tải từ cable/conduit;
Orientation và immersion depth không bị thay đổi sau sửa chữa đường ống;
Có đủ khoảng hở để tháo measuring insert mà không gây va chạm.

3. Cleaning enclosure đúng cách

Siemens hướng dẫn làm sạch bên ngoài enclosure, phần inscription và display window bằng khăn thấm nước hoặc mild detergent. Không sử dụng aggressive cleaner hoặc solvent như acetone vì có thể làm hỏng plastic, painted surface hoặc khiến thông tin trên thiết bị không còn đọc được.

Khi vệ sinh cần lưu ý:

Không để moisture xâm nhập vào bên trong thiết bị;
Không dùng khăn khô trên bề mặt plastic trong hazardous area nếu có nguy cơ electrostatic charging;
Không phun áp lực trực tiếp vào cable gland, cover joint hoặc display;
Không dùng dụng cụ kim loại làm xước sealing surface;
Sau vệ sinh, kiểm tra lại cover, seal, cable gland và plug.

Đối với thermowell hoặc phần tiếp xúc process, phương pháp cleaning phải tương thích với vật liệu, môi chất và quy trình nhà máy. Operating Instructions không đưa một phương pháp tẩy cặn chung cho mọi cấu hình TS500.

4. Recalibration: dùng reference interval đúng cách

Siemens khuyến nghị xem xét recalibration trong các điều kiện:

Process có rung động mạnh hoặc nhiệt độ thay đổi nhiều;
Measuring point yêu cầu accuracy và safety cao;
Kết quả inspection hoặc trend cho thấy drift đáng kể.

Manual đưa reference interval trong điều kiện operating temperature ổn định và mức tác động thấp:

Nhỏ hơn 2 năm khi nhiệt độ đến 400 °C;
Nhỏ hơn 5 năm khi nhiệt độ đến 200 °C.

Đây là reference value, không phải chu kỳ bắt buộc cho mọi TS500. Interval thực tế phải được xác định theo process/plant, mức critical, historical drift, thermal cycling, vibration và yêu cầu quality system.

Lưu ý: khuyến nghị recalibration hằng năm cho Food, Pharma và Biotechnology trong đoạn manual này được ghi riêng cho TS300, không nên mở rộng thành yêu cầu mặc định cho TS500.

Recalibration cũng không đồng nghĩa với việc tự động thay đổi calibration coefficient. Cần ghi lại as-found data trước khi adjustment; dùng reference có traceability; kiểm soát uncertainty; và lưu as-left data sau khi hoàn thành.

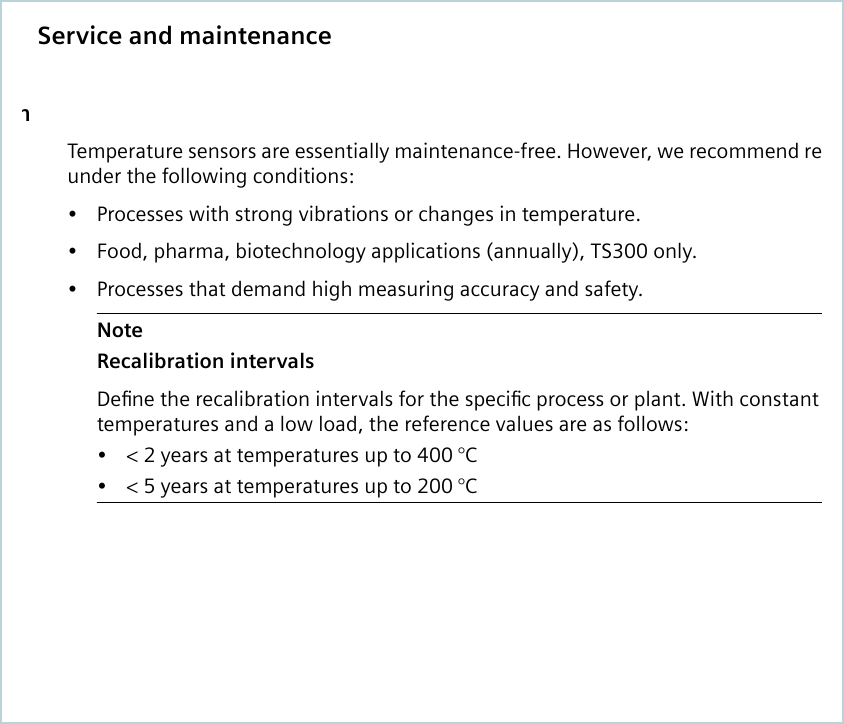

Hình 1. Reference interval recalibration trong điều kiện nhiệt độ ổn định và mức tác động thấp. Interval thực tế phải xác định theo process/plant. Nguồn: Siemens SITRANS TS Operating Instructions, 08/2020.

5. Đọc device status trước khi xử lý diagnostic code

Device status có thể hiển thị trên local display và trên remote engineering/asset management/control system. Các biểu tượng tại local display dựa trên NAMUR status signal, trong khi SIMATIC PDM sử dụng Siemens standard alarm class.

Khi nhiều diagnostic state cùng xuất hiện, thứ tự ưu tiên trên local display có thể khác SIMATIC PDM. Vì vậy, không nên kết luận chỉ từ một biểu tượng; cần đọc status text, diagnostic ID và dữ liệu process tại cùng thời điểm.

Device status	Ý nghĩa vận hành	Hành động ưu tiên
Failure	Output signal không hợp lệ do lỗi thiết bị hoặc peripheral	Kiểm tra ngay và đưa measuring point về trạng thái an toàn theo plant procedure
Maintenance required/demanded	Output còn hợp lệ nhưng wear reserve hoặc chức năng có thể sớm bị giới hạn	Lập kế hoạch maintenance, không đợi đến khi mất tín hiệu
Function test / Simulation	Output tạm thời không phản ánh process	Xác nhận người thực hiện test và đưa thiết bị về normal operation sau khi hoàn thành
Configuration error	Parameter, connection hoặc hardware configuration không hợp lệ	Kiểm tra cấu hình và wiring trước khi thay sensor
Out of specification	Process hoặc ambient condition nằm ngoài giới hạn	Kiểm tra điều kiện vận hành và vị trí lắp
Good - OK	Không có lỗi từ active diagnostics	Vẫn tiếp tục periodic inspection theo kế hoạch

Phần diagnostics dưới đây chỉ áp dụng khi TS500 được tích hợp transmitter/display có hỗ trợ chức năng tương ứng, ví dụ SITRANS TH320/TH420. Không mặc định mọi TS500 đều có cùng diagnostic set.

Hình 2. Device status có thể có thứ tự ưu tiên khác nhau giữa local display và SIMATIC PDM. Nguồn: Siemens SITRANS TS Operating Instructions, 08/2020.

6. Diagnostic code thường gặp và hướng kiểm tra

Lỗi sensor hoặc CJC: 8A, 8B, 8C, 8D

8A - Input 1 error;
8B - Input 2 error;
8C - Input 1 CJC error;
8D - Input 2 CJC error.

Nguyên nhân được manual mô tả là sensor broken/shorted tại input hoặc cold junction compensation measurement. Hướng kiểm tra:

Lưu diagnostic state và measured value;
Cô lập thiết bị theo quy trình an toàn;
Kiểm tra terminal assignment, polarity và tình trạng cable;
Tháo và đấu lại sensor cable đúng sơ đồ;
Nếu lỗi vẫn tồn tại, đánh giá thay sensor/measuring insert.

Không nên thay transmitter trước khi loại trừ open circuit, short circuit hoặc lỗi cable.

Drift và backup: 8E, 8F, 8G

8E - Drift detected: chênh lệch giữa Input 1 và Input 2 vượt configured maximum limit;
8F - Backup enabled: một sensor lỗi và backup sensor đang được sử dụng;
8G - Backup error: backup sensor cũng lỗi, không còn backup khả dụng.

Với 8E, cần kiểm tra cả hai sensor channel, wiring, process gradient và configured drift limit. Với 8F, measured value có thể vẫn được duy trì nhưng redundancy đã suy giảm; cần lập kế hoạch can thiệp. 8G có mức độ rủi ro cao hơn vì chức năng backup không còn.

Critical internal drift: 8H, 8J, 8L, 8n, 8o

Các code này liên quan critical measurement error tại internal voltage reference, input hoặc ground voltage offset. Manual hướng tới việc reconnect/repair và liên hệ Technical Support nếu lỗi vẫn tồn tại. Không nên xử lý như một lỗi hiệu chỉnh thông thường.

Process value và operating condition

bo - Primary variable out of limits;
bP - Non-primary variable out of limits;
EL - Electronics temperature alarm;
Fb - Minimum supply voltage not reached;
FC - Maximum supply voltage exceeded.

Trước khi thay thiết bị, cần đối chiếu process condition, ambient temperature và supply voltage thực tế với specification. Một alarm ngoài giới hạn có thể phản ánh vấn đề của process hoặc installation chứ không nhất thiết là sensor hỏng.

Simulation, loop current và configuration

CA - Simulation mode;
Co - Loop current fixed;
CP - Loop current in saturation;
bF - Configuration not supported by device.

CA và Co cho biết output không phản ánh process theo cách bình thường. Cần kết thúc simulation/loop test và xác nhận normal operation trước khi bàn giao. Với CP, kiểm tra scaling và saturation limit. Với bF, sửa hoặc gửi lại configuration; nếu LED tiếp tục đỏ sau thời gian chuyển cấu hình, cần xử lý như lỗi cấu hình kéo dài.

Electronics và internal communication

Các code như FL, Fn, FU, SA, Sb, SC, Sn hoặc So liên quan electronics, memory, CPU hoặc program execution. Một số trường hợp cho phép reset hoặc power cycle theo manual; nếu lỗi lặp lại, cần liên hệ Technical Support. FL - Electronics defect là trường hợp manual khuyến nghị thay thiết bị.

7. Bảng symptom - nguyên nhân - hành động ưu tiên

Hiện tượng	Nguyên nhân cần kiểm tra	Hành động ưu tiên
Giá trị dao động	Process fluctuation, vibration, terminal lỏng, shielding/grounding, damping	Lưu trend; kiểm tra process và wiring trước khi thay đổi damping
Giá trị phản hồi chậm	Thermowell bám cặn, immersion depth chưa phù hợp, thermal contact kém, damping lớn	Kiểm tra installation và thermowell; so sánh commissioning record
Giá trị lệch dần	Sensor drift, wiring resistance, thermal gradient, process thay đổi	So sánh reference; đánh giá recalibration hoặc thay insert
PLC/DCS không nhận tín hiệu	Supply, polarity, loop wiring, input card, communication/configuration	Kiểm tra tín hiệu từ terminal đến control system
Input/CJC error	Sensor/cable open circuit hoặc short circuit	Kiểm tra terminal và cable; thay insert nếu lỗi còn tồn tại
Backup enabled	Primary sensor lỗi, backup đang hoạt động	Xác nhận giá trị; lên kế hoạch thay insert để khôi phục redundancy
Electronics temperature alarm	Ambient/process heat, insulation hoặc vị trí lắp	Kiểm tra nhiệt độ tại connection head và giới hạn cấu hình
Moisture trong housing	Cover, seal, gland hoặc plug không kín	Cô lập an toàn; tìm đường xâm nhập trước khi làm khô và đóng lại
Thermowell rung hoặc leakage	Flow condition, vortex, corrosion, fatigue hoặc support	Dừng và đánh giá mechanical integrity theo mức độ rủi ro

8. Khi nào nên thay measuring insert?

TS500 có cấu trúc modular; measuring insert có thể được lựa chọn theo các variant và kích thước khác nhau. Việc thay insert có thể phù hợp khi:

Sensor bị open circuit/short circuit và lỗi đã được xác nhận không nằm ở wiring ngoài;
Drift vượt acceptance criterion và recalibration không còn phù hợp;
Response time suy giảm do insert hư hỏng hoặc thermal contact không đạt;
Redundant sensor mất một channel;
Insert bị cong, corrosion hoặc hư hỏng khi tháo kiểm tra;
Nhà máy cần thay sensor principle/accuracy nhưng thermowell và toàn bộ compatibility đã được engineering review.

Không lựa chọn insert chỉ theo RTD/thermocouple và chiều dài tổng. Cần xác nhận tối thiểu:

European hay American version;
External diameter của measuring insert;
Length B, non-bendable length (NBL) và temperature-sensitive length (TSL);
Kiểu đầu nối: ceramic base, free wire ends hoặc mounted transmitter;
Sensor type, số phần tử, connection mode và accuracy class;
Transmitter compatibility và approval;
Spring-loaded adapter hoặc mounting arrangement;
Điều kiện hazardous area và certificate.

Khả năng rút measuring insert mà không tháo thermowell giúp giảm can thiệp vào process boundary. Tuy nhiên, chỉ thực hiện khi thiết kế, pressure boundary, điều kiện site và quy trình an toàn cho phép. Sau khi thay insert cần kiểm tra wiring, sealing, parameterization, measured value và thực hiện recommissioning phù hợp.

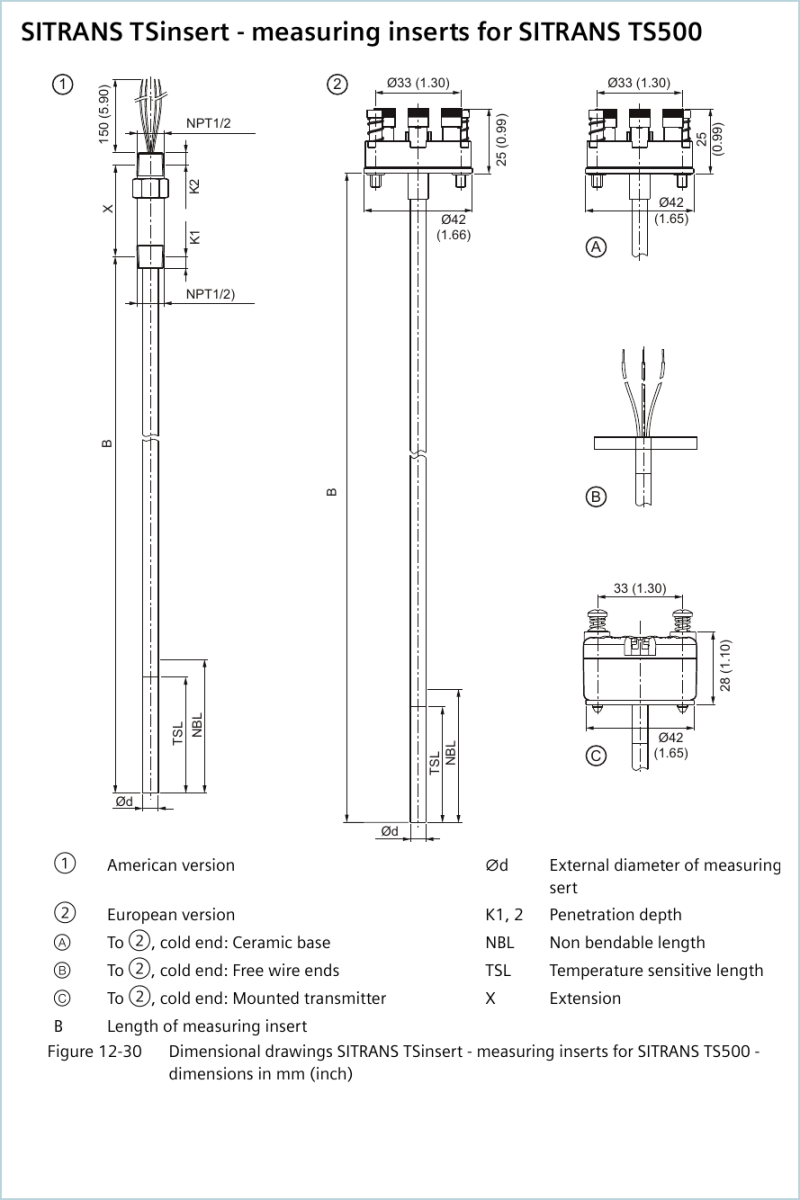

Hình 4. Các kích thước B, NBL, TSL và diameter cần xác nhận khi lựa chọn measuring insert. Nguồn: Siemens SITRANS TS Operating Instructions, 08/2020.

9. Thay display, sửa chữa và giới hạn can thiệp tại site

Operating Instructions có hướng dẫn tháo/lắp local display: de-energize thiết bị, mở housing, tháo display khỏi holder và ngắt cable; khi lắp phải kết nối đúng polarity, cố định display và đóng thiết bị đúng cách.

Tuy nhiên, Siemens đồng thời quy định repair và maintenance thuộc phạm vi cho phép phải do Siemens-authorized personnel thực hiện. Với explosion-protected device, repair không được phép có thể tạo nguy cơ nổ. Chỉ sử dụng original accessory/original spare part và tuân thủ toàn bộ hướng dẫn đi kèm.

Không nên tiếp tục tự xử lý tại site khi:

Thermowell hoặc process boundary có dấu hiệu leakage, crack, deformation hoặc corrosion nghiêm trọng;
Moisture đã xâm nhập electronics;
Diagnostic electronics/internal communication lặp lại sau reset được phép;
Không xác nhận được spare-part compatibility;
Can thiệp có thể ảnh hưởng Ex, SIL, marine approval hoặc calibration traceability;
Thiết bị tiếp xúc môi chất nguy hiểm nhưng chưa được decontaminate;
Không có nhân sự, dụng cụ hoặc procedure phù hợp.

Với bề mặt nóng trên 70 °C, Siemens yêu cầu áp dụng biện pháp bảo vệ chống bỏng và lắp lại touch protection sau maintenance.

10. Return, decontamination và disposal

Khi trả thiết bị hoặc replacement part, manual yêu cầu chuẩn bị delivery note, return document và decontamination declaration; các tài liệu được đặt trong túi nhựa trong và gắn chắc bên ngoài kiện hàng.

Nếu thiết bị từng tiếp xúc chất độc, ăn mòn, dễ cháy hoặc gây ô nhiễm nước, phải làm sạch và decontaminate kỹ, bao gồm các khoang rỗng. Thiết bị trả về không kèm decontamination declaration có thể phải được làm sạch với chi phí của người gửi.

Thiết bị không nên được thải bỏ cùng rác sinh hoạt. Cần tái chế hoặc chuyển cho đơn vị xử lý được phê duyệt theo quy định địa phương và yêu cầu WEEE có liên quan.

11. Ma trận quyết định cuối vòng đời

Phương án	Phù hợp khi	Cần thận trọng khi
Tiếp tục sử dụng	Inspection đạt; diagnostic bình thường; process và cấu hình không thay đổi	Trend có drift, moisture, corrosion hoặc response bất thường
Cleaning/resealing/wiring correction	Nguyên nhân nằm ở bám bẩn, sealing, gland, terminal hoặc wiring và có procedure phù hợp	Process boundary hoặc electronics đã hư hỏng
Recalibration	Measuring point cần accuracy cao; drift có thể đánh giá bằng reference traceable	Chưa lưu as-found data hoặc lỗi là wiring/process/installation
Thay measuring insert	Sensor lỗi hoặc drift; thermowell và housing còn phù hợp; insert compatibility đã xác nhận	Không rõ B/NBL/TSL, diameter, sensor configuration hoặc approval
Authorized repair	Lỗi display/electronics/housing có repair route được xác nhận	Repair có thể ảnh hưởng safety/approval hoặc downtime không phù hợp
Mua lại cùng cấu hình	Process, connection, material, signal và approval không thay đổi	Chỉ có tên TS500 hoặc partial article number
Chọn thiết bị thay thế	Process/dự án thay đổi, cấu hình cũ không còn phù hợp hoặc repair không kinh tế	Chưa thực hiện lại selection và compatibility review

12. Checklist khi mua lại hoặc lựa chọn thiết bị thay thế

Không dùng “SITRANS TS500” như một mã đặt hàng hoàn chỉnh. Trước khi mua lại, cần thu thập:

Ảnh rõ toàn bộ nameplate;
Full article number, option code và serial number;
TS500 Type và thermowell form;
Process connection, pressure class và dimensional drawing;
Wetted material và yêu cầu corrosion resistance;
Insertion/nominal/extension length và datum point;
Measuring insert B, NBL, TSL và diameter;
RTD/thermocouple Type, số phần tử và accuracy class;
Connection head, cable entry, display và transmitter;
Output/communication, measuring range và parameterization;
Ex, SIL, marine hoặc certificate liên quan;
Process condition hiện tại và thay đổi so với thiết kế ban đầu;
Symptom, diagnostic code, alarm history và ảnh hiện trường;
Yêu cầu recommissioning sau khi thay thế.

Nếu một trong các dữ liệu về process, connection, material, thermowell, signal hoặc approval đã thay đổi, cần quay lại quy trình lựa chọn của Bài 2 thay vì đặt lại theo mã cũ một cách máy móc.

Kết luận

Bảo trì SITRANS TS500 hiệu quả bắt đầu từ việc quản lý toàn bộ measuring point, không chỉ theo dõi sensor. Periodic inspection phải bao gồm ambient/process conditions, thermowell, sealing, cable entry, wiring, power supply, grounding và diagnostic state.

Khi xuất hiện lỗi, cần phân biệt sensor, wiring, installation, process và transmitter trước khi quyết định thay linh kiện. Cấu trúc modular của TS500 tạo thuận lợi cho việc thay measuring insert, nhưng chỉ khi các kích thước, sensor configuration, transmitter compatibility và approval được xác nhận đầy đủ.

Một acceptance record tốt từ commissioning, kết hợp với as-found/as-left data trong quá trình maintenance, sẽ giúp nhà máy ra quyết định rõ ràng hơn giữa tiếp tục sử dụng, recalibrate, thay insert, authorized repair hoặc mua thiết bị mới.

Liên hệ A2S về bảo trì và thay thế SITRANS TS500

Gửi full article number, ảnh nameplate, TS500 Type, symptom/diagnostic code, process conditions và ảnh vị trí lắp đặt cho A2S. A2S hỗ trợ rà soát dữ liệu cần thiết để xác định hướng kiểm tra, measuring insert hoặc cấu hình thay thế; việc triển khai tại site phải tuân thủ Operating Instructions và quy trình an toàn của nhà máy.
