Lắp đặt và commissioning SITRANS TS500

Lắp đặt và commissioning SITRANS TS500

Lắp đúng quyết định chất lượng của toàn điểm đo

Một cấu hình SITRANS TS500 đã được lựa chọn đúng vẫn có thể cho kết quả không ổn định nếu immersion depth, hướng lắp, đấu dây hoặc sealing không phù hợp. Chất lượng đo tại site phụ thuộc vào toàn bộ chuỗi: vị trí sensor trong process, thermowell, khả năng truyền nhiệt, wiring, transmitter và commissioning.

Bài viết này trình bày các điểm cần kiểm tra khi lắp đặt và commissioning TS500. Nội dung không thay thế Operating Instructions, dimensional drawing, P&ID, hook-up drawing hoặc quy trình an toàn của nhà máy. Mọi thao tác phải do nhân sự có chuyên môn thực hiện trên đúng Type và cấu hình thiết bị.

1. Kiểm tra trước khi đưa thiết bị ra hiện trường

Trước khi lắp đặt, cần đối chiếu thiết bị thực nhận với datasheet và yêu cầu của measuring point.

Nameplate và cấu hình

• Full article number và serial number;
• Sensor RTD hay thermocouple, single hay double;
• Measuring range và transmitter option nếu có;
• Process connection, thermowell Type và wetted material;
• Installation length, nominal length và extension;
• Ex marking, SIL, marine hoặc certificate theo yêu cầu;
• Cable entry, connection head và local display.

Nếu một thông tin trên nameplate không phù hợp với datasheet hoặc purchase order, không nên tiếp tục lắp chỉ vì thiết bị có hình dáng tương tự.

Tình trạng cơ khí

Kiểm tra thermowell, thread, flange face, connection head, cover, cable gland và seal. Không sử dụng thiết bị có dấu hiệu cong, móp, nứt, hư ren hoặc thiếu gasket. Với flange connection, gasket phải đúng vật liệu, kích thước và tiêu chuẩn của hệ thống.

Compatibility với process

Operating Instructions yêu cầu xác nhận thiết bị phù hợp về process connection, media compatibility, temperature resistance và measuring range. Việc kiểm tra phải bao gồm cả các trạng thái bất thường như start-up, shutdown, cleaning hoặc pressure test.

Thích nghi với môi trường mới

Đối với SITRANS TS500, Siemens cảnh báo condensation có thể hình thành nếu chênh lệch nhiệt độ giữa nơi vận chuyển/lưu kho và vị trí lắp vượt 20 °C. Trước khi đưa thiết bị vào vận hành, cần để thiết bị thích nghi với môi trường mới trong vài giờ.

2. Chọn vị trí lắp để hạn chế sai số truyền nhiệt

Sensor cần tiếp xúc với vùng process có nhiệt độ đại diện. Nếu phần nhạy nhiệt nằm quá gần thành ống, nozzle hoặc vùng dòng chảy kém, kết quả có thể bị ảnh hưởng bởi nhiệt truyền qua kết cấu cơ khí và môi trường bên ngoài.

Khi lựa chọn vị trí, nên xem xét:

• Dòng process có ổn định và đại diện hay không;
• Điểm lắp có nằm ngay sau nguồn nhiệt, lạnh, van, elbow hoặc vùng phân lớp nhiệt hay không;
• Thermowell có cản trở dòng chảy hoặc chịu rung động bất lợi không;
• Có đủ không gian để mở cover, đấu dây và rút measuring insert không;
• Connection head có được bảo vệ khỏi nguồn nhiệt trực tiếp, nước đọng và tác động cơ khí không.

Nếu điều kiện cơ học tại sensor pocket cho phép, Siemens khuyến nghị ưu tiên vị trí có flow velocity lớn hơn để cải thiện trao đổi nhiệt. Tuy nhiên, velocity cao cũng làm tăng lực và rung động lên thermowell; vì vậy vị trí đo và mechanical integrity phải được đánh giá đồng thời.

3. Xác định immersion depth phù hợp

Immersion depth phải đủ để temperature-sensitive length nằm trong vùng process đại diện, nhưng không được xác định tách rời khỏi thermowell strength và điều kiện dòng chảy.

Operating Instructions đưa ra hai hướng tham khảo:

• Khi flow velocity cho phép, sensor arrangement từ khoảng một phần ba đến một phần hai đường kính ống được khuyến nghị;
• Công thức ước tính theo môi chất sử dụng temperature-sensitive length (TSL) và đường kính conduit: với nước, immersion depth tối thiểu tham khảo bằng TSL + 5 lần đường kính conduit; với không khí, bằng TSL + 10 đến 15 lần đường kính conduit.

Các giá trị này là hướng dẫn ước tính, không phải kích thước mặc định cho mọi TS500. Khi pipe size nhỏ, insertion length lớn, velocity cao hoặc ứng dụng critical, cần kiểm tra thermowell stress và dimensional drawing của đúng Type.

Tránh nhầm các loại chiều dài

Tùy Type, catalog và dimensional drawing có thể sử dụng insertion length, nominal length hoặc extension length. Các kích thước này không đồng nghĩa với nhau. Trước khi thi công nozzle hoặc đặt thermowell, cần xác định rõ datum point và ký hiệu của đúng bản vẽ.

4. Hướng lắp trên đường ống

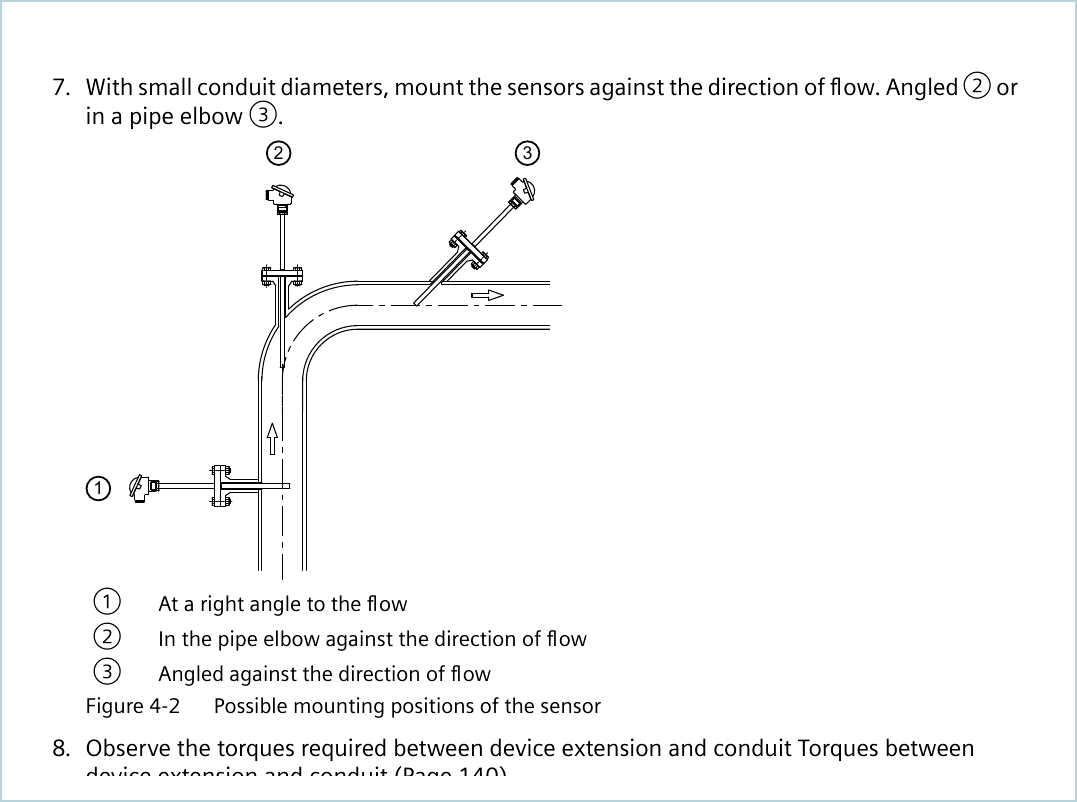

Siemens minh họa ba hướng lắp phổ biến:

1. Lắp vuông góc với dòng chảy;
2. Lắp tại pipe elbow, hướng sensor ngược chiều dòng chảy;
3. Lắp nghiêng, hướng sensor ngược chiều dòng chảy.

Với đường ống nhỏ, cách lắp tại elbow hoặc lắp nghiêng ngược chiều dòng chảy giúp đưa phần nhạy nhiệt vào vùng dòng process tốt hơn mà không cần thermowell quá dài.

Không nên chọn hướng lắp chỉ dựa trên không gian có sẵn. Cần đánh giá khả năng thoát khí, thoát nước, lực do dòng chảy, hướng bảo trì và khả năng tiếp cận connection head.

5. Kiểm soát rung động, nhiệt độ môi trường và ánh nắng

Khu vực rung động cao

Với TS500 sử dụng stainless-steel housing trong khu vực rung động cao, Siemens yêu cầu cân nhắc extension ngắn hoặc external support. Thiết kế support phải tránh truyền thêm ứng suất không mong muốn vào process connection hoặc connection head.

Rung động có thể ảnh hưởng đến sensor, wiring, thermowell và transmitter. Nếu process có velocity cao, pump pulsation hoặc rotating equipment gần điểm đo, cần đánh giá cả rung động từ đường ống và flow-induced vortex.

Ánh nắng trực tiếp

Thiết bị cần được bảo vệ khỏi ánh nắng trực tiếp để tránh overheating hoặc lão hóa vật liệu do UV. Connection head và transmitter phải nằm trong ambient temperature cho phép của đúng cấu hình.

Thermal insulation

Insulation giúp hạn chế sai số do heat dissipation và bảo vệ phần bên ngoài trước ảnh hưởng nhiệt không mong muốn. Tuy nhiên, không nên bọc insulation vượt quá giới hạn thiết kế hoặc che kín connection head/cable entry theo cách làm tăng nhiệt độ electronics.

6. Mechanical mounting và tightening torque

Trước khi siết thiết bị, kiểm tra:

• Thread hoặc flange đúng chuẩn;
• Gasket đúng loại và được đặt đúng vị trí;
• Thermowell không va chạm với thành ống hoặc internal equipment;
• Connection head có hướng thuận tiện cho đấu dây và bảo trì;
• Không dùng connection head hoặc transmitter làm tay đòn để xoay thiết bị.

Tightening torque phụ thuộc Type, thread, head material và phụ kiện. Không tồn tại một torque duy nhất cho toàn bộ TS500. Ví dụ, Operating Instructions đưa ra các bảng riêng cho extension-to-conduit, head-to-extension và M20 accessories. Kỹ sư phải lấy giá trị từ đúng bảng và đúng cấu hình trước khi thao tác.

Sau khi lắp, kiểm tra lại orientation, seal, mechanical support và khoảng hở bảo trì.

7. Đấu nối RTD và thermocouple

Trước khi mở connection head, cần cô lập nguồn và tuân thủ quy định hazardous area. Không đấu dây dựa trên màu cáp hoặc kinh nghiệm từ một thiết bị khác nếu chưa xác nhận sensor type và terminal assignment.

RTD

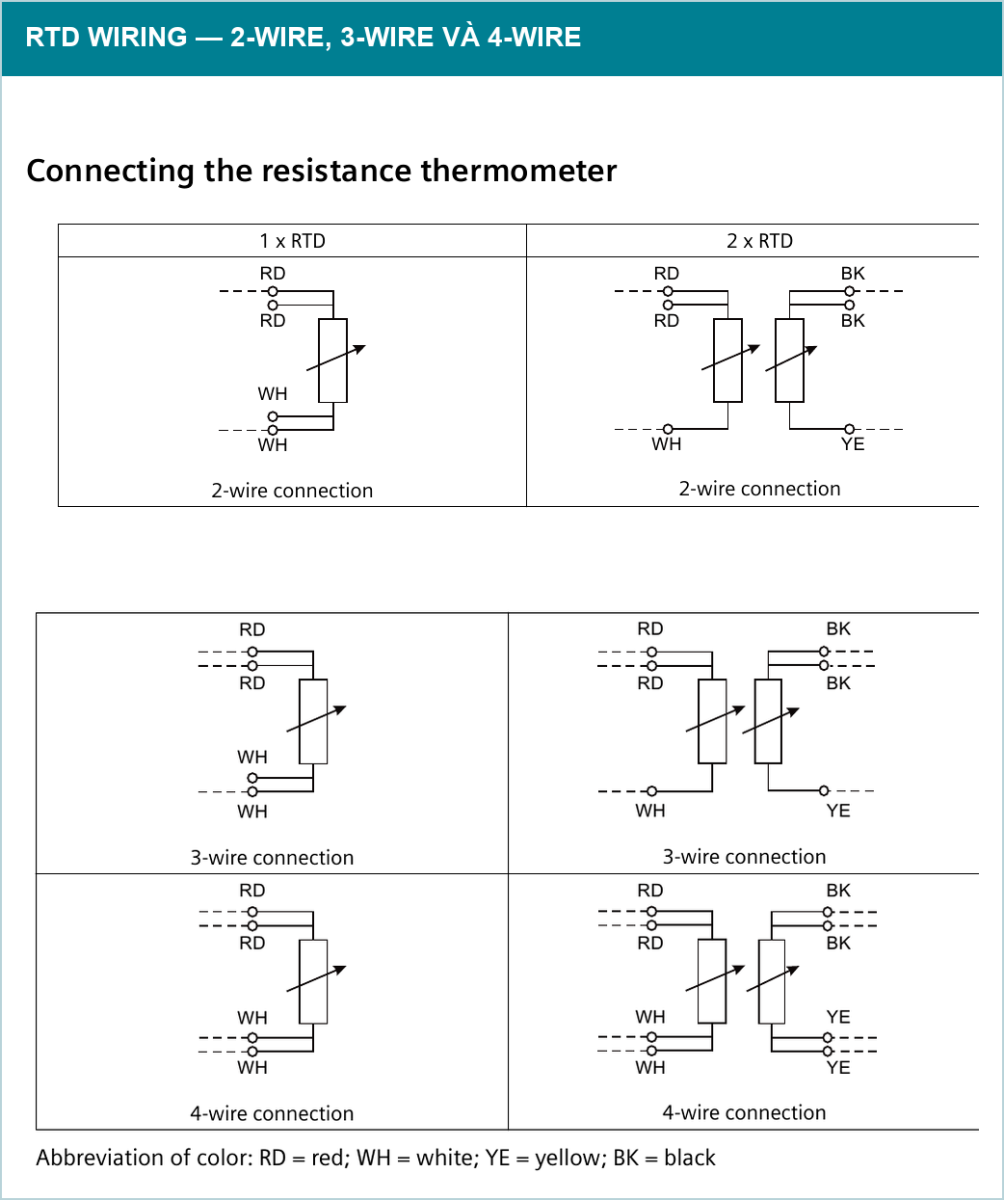

Sơ đồ terminal của Siemens phân biệt:

• 1 x RTD hoặc 2 x RTD;
• 2-wire, 3-wire hoặc 4-wire connection theo cấu hình.

Số dây và cách bù điện trở dây dẫn ảnh hưởng đến accuracy. Wiring phải khớp với transmitter input hoặc input module của control system.

Thermocouple

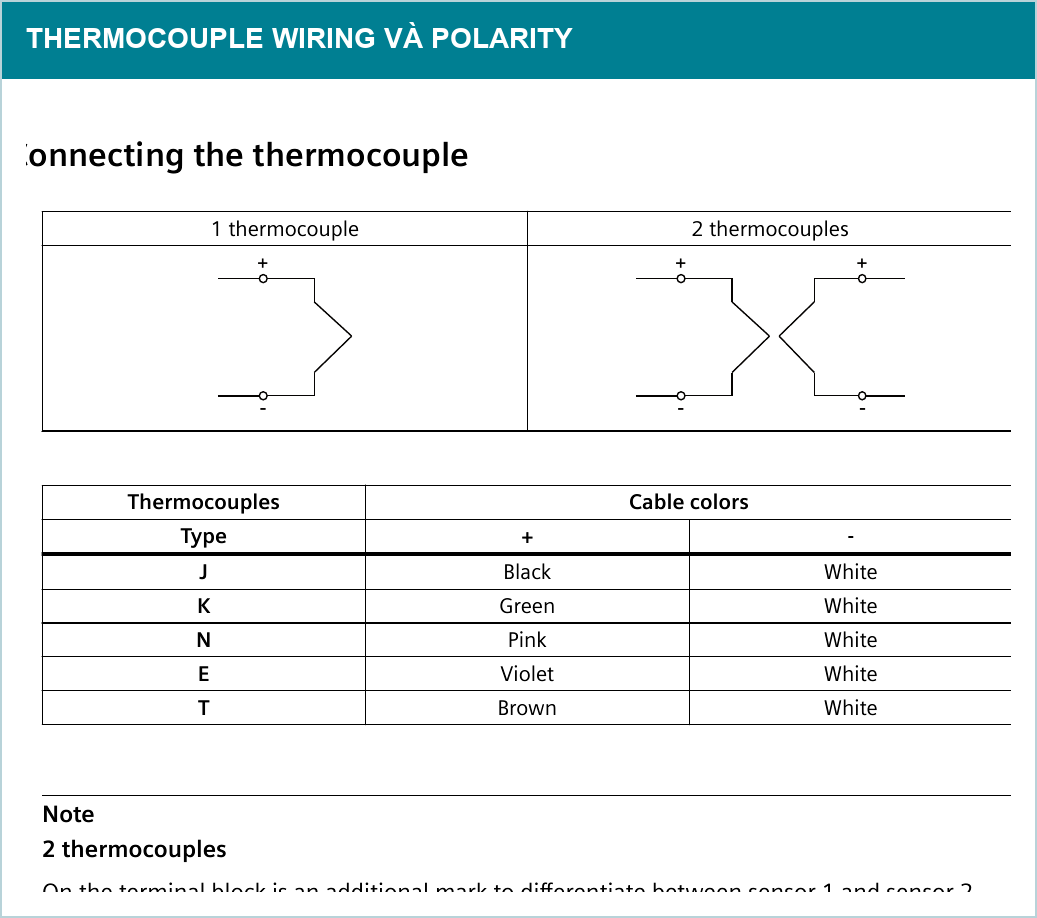

Thermocouple cần đúng polarity, đúng extension/compensation cable và đúng Type. Operating Instructions thể hiện các Type J, K, N, E và T trong sơ đồ chung của SITRANS TS family; tuy nhiên bài viết TS500 chỉ nên dùng Type thực sự có trong cấu hình/catalog đang xét.

Đấu ngược cực có thể làm tín hiệu thay đổi sai hướng. Dùng sai loại compensation cable có thể tạo sai số khó nhận biết trong vận hành.

Cable, shielding và grounding

• Đưa cable qua đúng cable gland;
• Dùng cable chịu nhiệt phù hợp với ambient temperature;
• Kiểm tra terminal được siết đúng yêu cầu;
• Dùng shielded cable khi cấu hình và môi trường EMC yêu cầu;
• Thực hiện grounding/equipotential bonding theo thiết kế hệ thống và quy định hazardous area;
• Đóng các cable inlet không sử dụng bằng plug phù hợp;
• Sau khi đấu dây, kiểm tra cable gland giữ cáp chắc chắn.

Với shielded cable đi từ hazardous area sang non-hazardous area, cần tuân thủ hướng dẫn grounding để tránh compensating current. Không áp dụng một sơ đồ nối shield chung cho mọi hệ thống.

8. Đóng connection head và duy trì cấp bảo vệ

Cấp bảo vệ trên nameplate chỉ được duy trì khi cover, cover lock, cable gland, plug và seal được lắp đúng.

Sau khi hoàn thành đấu nối:

1. Kiểm tra không còn sợi dây, bụi hoặc vật lạ trên bề mặt seal;
2. Xác nhận tất cả seal có mặt, đúng vị trí và không hư hỏng;
3. Đóng cover hoàn toàn;

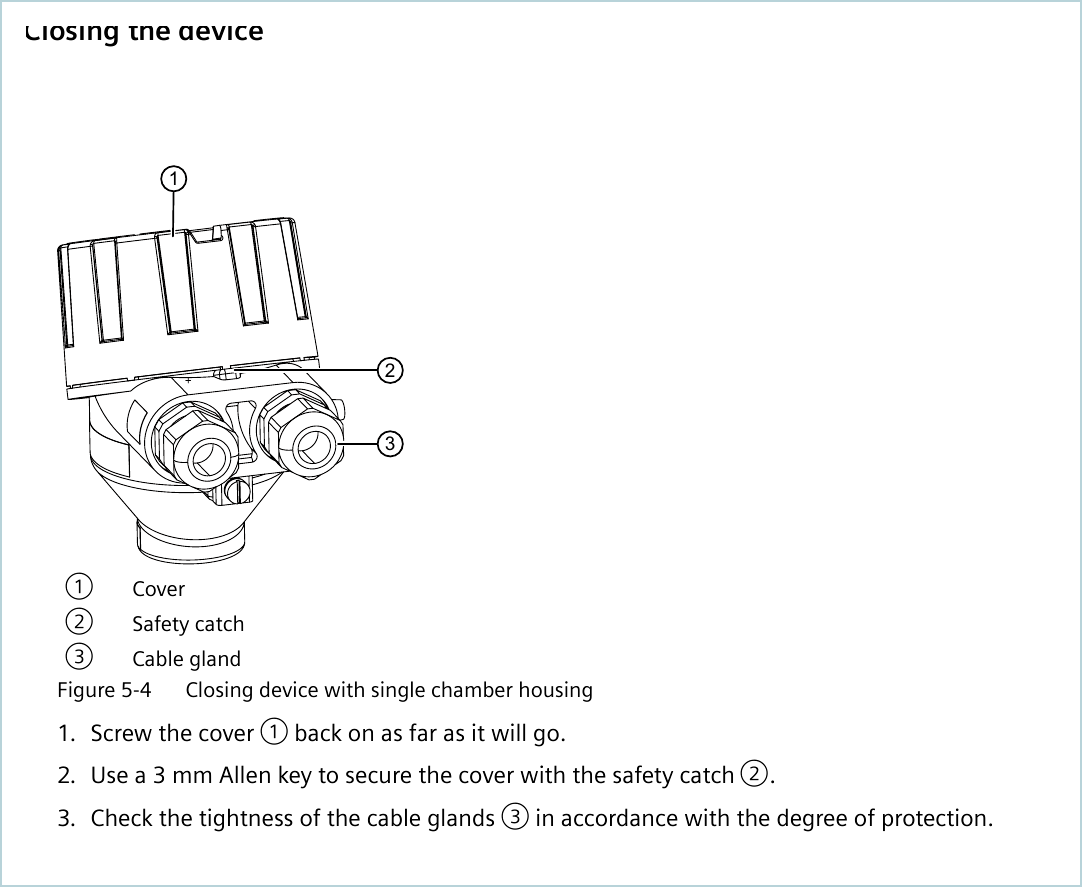

4. Cố định cover lock nếu cấu hình có;
5. Kiểm tra độ kín của cable gland theo cấp bảo vệ yêu cầu;
6. Đảm bảo cable có hướng đi hạn chế nước chảy vào cable entry.

Trong hazardous area, cable gland và plug phải phù hợp với protection concept của thiết bị. Khi thay cable gland, Siemens yêu cầu sử dụng cùng loại phù hợp.

9. Commissioning checklist

Commissioning chỉ được bắt đầu sau khi thiết bị đã được lắp và đấu nối hoàn chỉnh. Trước khi cấp nguồn, kiểm tra các nội dung sau.

Mechanical check

• Đúng measuring point và đúng flow direction;
• Process connection, gasket và support hoàn chỉnh;
• Immersion depth và orientation đúng bản vẽ;
• Connection head, cover và cable entry không hư hỏng;
• Không có dấu hiệu thermowell bị uốn hoặc chịu lực lắp đặt bất thường.

Electrical check

• Sensor được đấu đúng terminal assignment;
• RTD wiring hoặc thermocouple polarity đúng cấu hình;
• Power supply và input card phù hợp;
• Grounding và shielding theo thiết kế;
• Terminal và cable gland được siết đúng yêu cầu;
• Cable inlet không sử dụng đã được đóng kín.

Ex và sealing check

• Ex marking phù hợp hazardous-area classification;
• Electrical data nằm trong các giá trị liên quan đến Ex;
• Cable gland phù hợp protection concept;
• Cover, cover lock và seal đầy đủ, đúng vị trí, không hư hỏng;
• Chỉ mở thiết bị khi điều kiện an toàn cho phép.

Cấp nguồn và kiểm tra tín hiệu

Theo trình tự commissioning của Siemens, connection head phải được đóng trước khi sensor đã tích hợp vào process được cấp nguồn. Sau khi cấp nguồn:

• Kiểm tra measured value có hợp lý so với điều kiện process;
• Kiểm tra dấu và engineering unit;
• So sánh với reference hoặc cảm biến lân cận nếu quy trình cho phép;
• Theo dõi diagnostic status;
• Kiểm tra tín hiệu tại PLC/DCS;
• Xác nhận không có open circuit, short circuit hoặc polarity error.

10. Parameterization và loop test khi có transmitter

Các bước parameterization phụ thuộc transmitter được lắp trong TS500. Không nên áp dụng menu hoặc thông số của TH320 cho TH420, hoặc mặc định mọi TS500 đều có local display.

Các giá trị thường cần xác nhận gồm:

• Sensor type và connection mode;
• Lower/upper range value;
• Engineering unit;
• Damping;
• Output behavior khi lỗi;
• TAG hoặc measuring point description;
• HART address hoặc bus address nếu áp dụng;
• Diagnostics và sensor monitoring option.

Với cấu hình HART trong tình huống manual mô tả, cần resistor tối thiểu 250 ohm để truyền thông. Yêu cầu này không áp dụng cho mọi wiring architecture; cần kiểm tra sơ đồ của transmitter và hệ thống thực tế.

Loop test có thể đặt một dòng điện cố định để kiểm tra đường truyền về control system khi transmitter hỗ trợ. Trong thời gian test, output không đại diện cho nhiệt độ process. Phải thông báo cho phòng điều khiển, kiểm soát interlock và kết thúc loop test trước khi bàn giao vận hành.

Không tự động thực hiện sensor trim hoặc calibration nếu chưa có reference, procedure và thẩm quyền phù hợp. Commissioning không đồng nghĩa với recalibration.

11. Acceptance record trước khi bàn giao

Hồ sơ commissioning nên ghi lại:

• Full article number và serial number;
• Vị trí/TAG;
• Sensor và transmitter configuration;
• Wiring mode;
• Measuring range, unit và damping;
• Giá trị kiểm tra tại sensor, transmitter và PLC/DCS;
• Diagnostic status ban đầu;
• Ảnh installation, cable entry và nameplate;
• Ngày commissioning và người thực hiện;
• Các deviation được chấp thuận.

Baseline này giúp đội maintenance phân biệt drift, thay đổi cấu hình và lỗi wiring trong tương lai.

Những lỗi thường gặp sau lắp đặt

Giá trị đo thấp hoặc phản hồi chậm

Nguyên nhân có thể gồm immersion depth chưa đủ, vị trí gần thành ống, thermowell có response chậm, insulation chưa phù hợp hoặc sensor không nằm trong vùng dòng chảy đại diện.

Giá trị dao động

Cần kiểm tra process fluctuation, rung động cơ khí, terminal lỏng, shielding/grounding, transmitter damping và tình trạng sensor.

PLC/DCS không nhận tín hiệu

Kiểm tra power supply, loop wiring, polarity, terminal assignment, input card, output protocol và transmitter configuration.

Condensation hoặc nước trong connection head

Kiểm tra thời gian thích nghi môi trường, cover, seal, cable gland, plug và hướng đi của cable. Không chỉ sấy khô rồi đóng lại nếu chưa xác định đường nước xâm nhập.

Mất cấp bảo vệ hoặc Ex compliance

Các nguyên nhân thường liên quan đến cover chưa đóng hoàn toàn, seal hư hỏng, cable gland không phù hợp hoặc cable inlet chưa được bịt kín.

Kết luận

Lắp đặt và commissioning SITRANS TS500 là quá trình xác nhận toàn bộ measuring point, không chỉ gắn thermowell vào đường ống và cấp nguồn. Immersion depth, mounting position, mechanical integrity, wiring, sealing và transmitter configuration đều ảnh hưởng đến độ tin cậy của kết quả đo.

Thực hiện checklist và lưu acceptance record ngay từ đầu giúp nhà máy giảm thời gian tìm lỗi, duy trì enclosure protection và tạo baseline cho hoạt động bảo trì sau này.
