Motion Control trên SIMATIC S7-1200 G2 có gì mới?

Motion Control trên SIMATIC S7-1200 G2

Điểm đáng chú ý không chỉ là CPU nhanh hơn, mà là cách Siemens tích hợp Motion Control, PROFINET IRT, SINAMICS và Technology Objects trong cùng một kiến trúc Engineering.

Nhờ đó, S7-1200 G2 có thể xử lý tốt hơn các bài toán từ Single Axis, Positioning, Coordinated Motion đến Simple Kinematics.

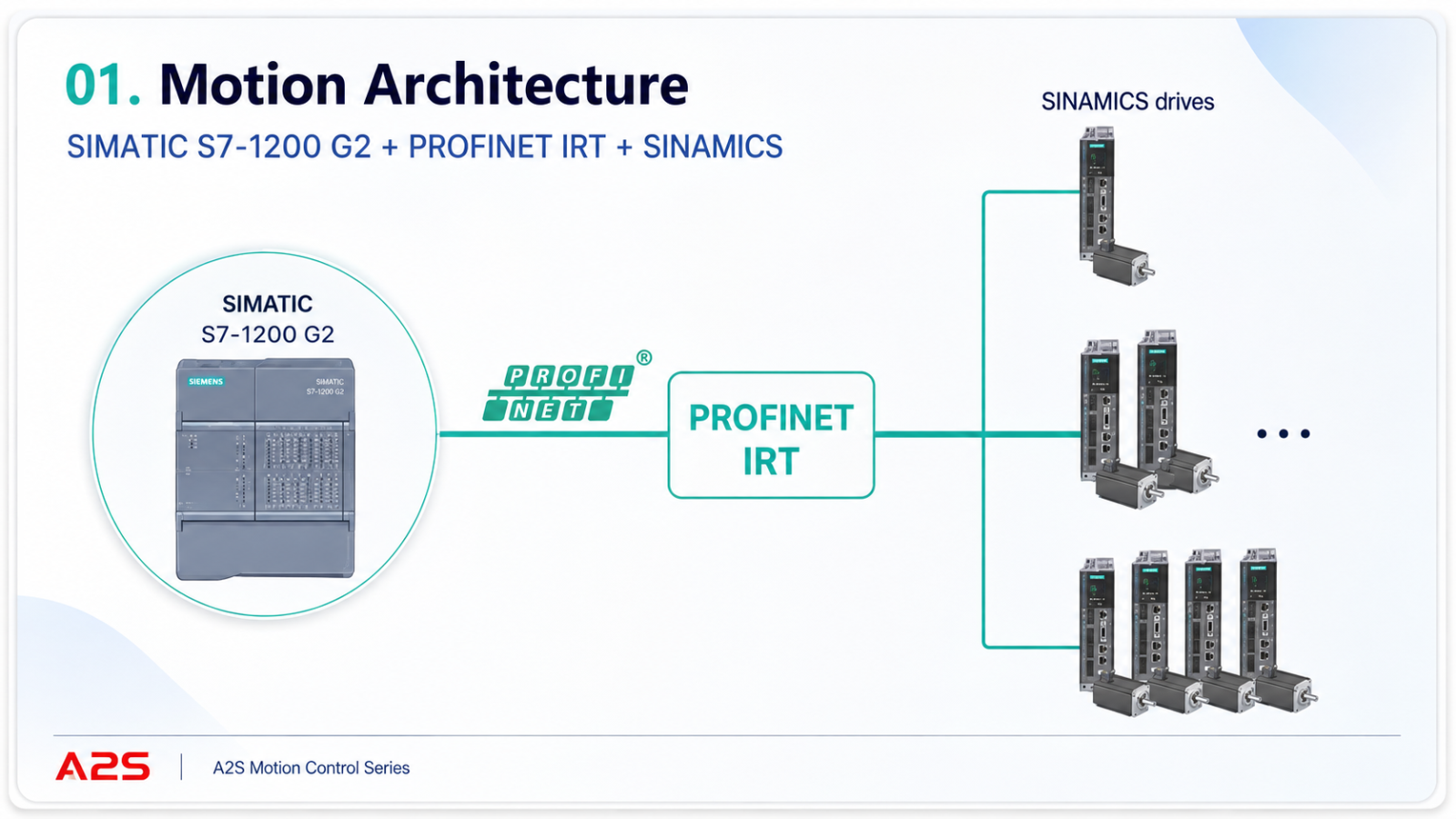

1. Motion Architecture: S7-1200 G2 + PROFINET IRT + SINAMICS

Một hệ thống Motion hoàn chỉnh không chỉ gồm PLC mà còn bao gồm controller, network, drive, motor và software engineering.

Với S7-1200 G2, kiến trúc Motion điển hình là:

SIMATIC S7-1200 G2 → PROFINET IRT → SINAMICS drives

Điểm quan trọng ở đây là PROFINET IRT – Isochronous Real Time.

IRT cho phép controller và drive trao đổi dữ liệu theo chu kỳ đồng bộ, phù hợp với các ứng dụng yêu cầu độ chính xác cao như:

Positioning
Synchronous Motion
Gearing
Camming
Multi-axis applications

Đây là nền tảng giúp S7-1200 G2 vượt khỏi vai trò của một PLC điều khiển logic thông thường.

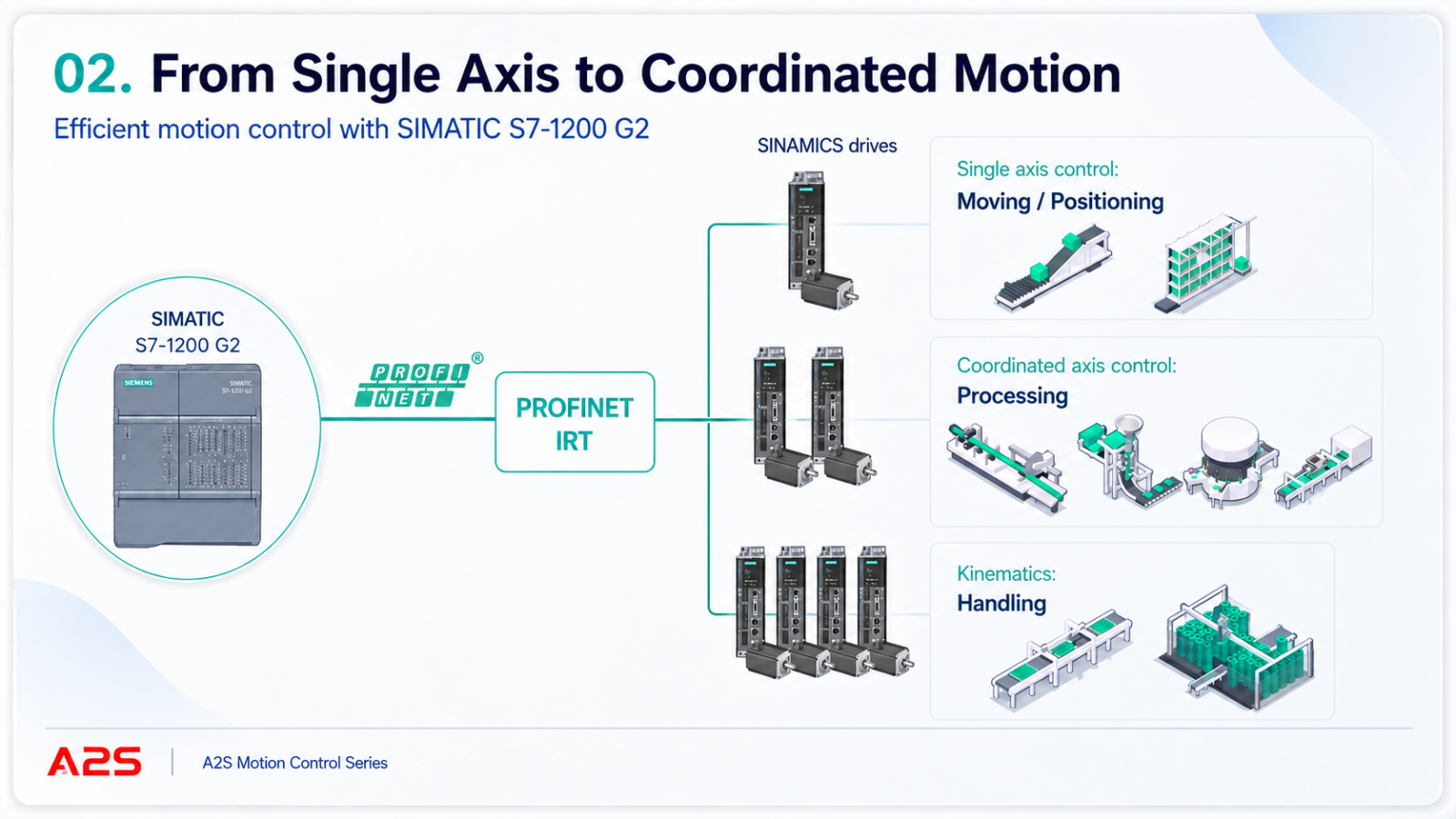

2. Từ Single Axis đến Coordinated Motion

Siemens chia khả năng Motion của S7-1200 G2 thành các nhóm ứng dụng rất rõ.

Single Axis Control

Phù hợp cho:

Moving
Positioning
Conveyor đơn
Feeder
Hoisting
Các cơ cấu positioning cơ bản

Coordinated Axis Control

Khi nhiều trục cần phối hợp với nhau, S7-1200 G2 có thể thực hiện:

Synchronous operation
Electronic Gearing
Electronic Cam

Đây là bước tiến quan trọng đối với các ứng dụng processing như:

Packaging
Labeling
Cutting
Feeding
Flying Saw

Simple Kinematics

S7-1200 G2 cũng được mở rộng sang các ứng dụng Simple Kinematics, phù hợp với những bài toán handling cơ bản.

Tuy nhiên, cần phân biệt rõ: S7-1200 G2 không thay thế hoàn toàn các Technology CPU như S7-1500T trong các ứng dụng robotics hoặc multi-axis interpolation phức tạp.

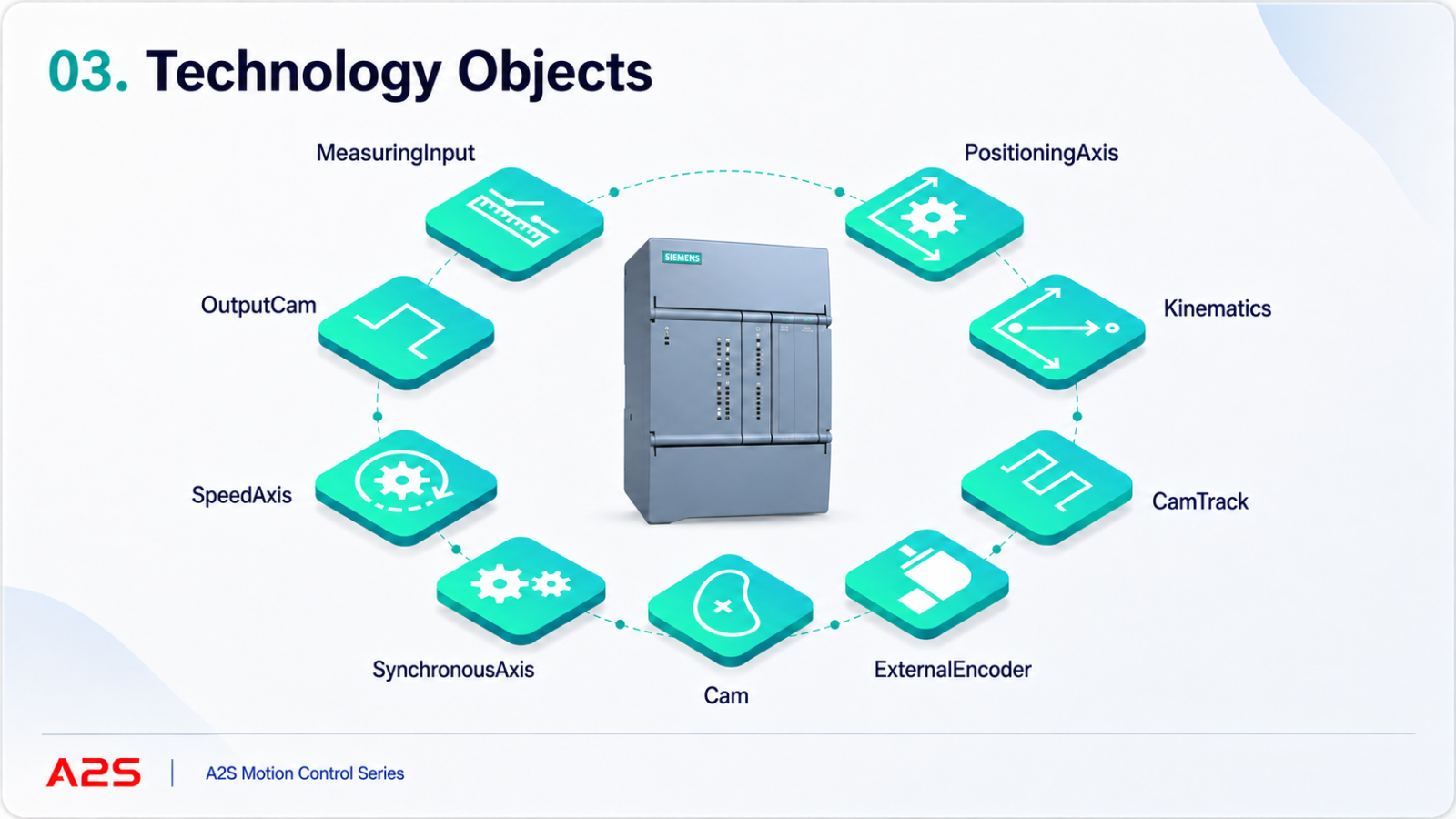

3. Technology Objects – nền tảng Engineering cho Motion

Motion Control trên S7-1200 G2 được xây dựng dựa trên Technology Objects trong TIA Portal.

Các Technology Objects tiêu biểu gồm:

SpeedAxis
PositioningAxis
SynchronousAxis
Cam
CamTrack
ExternalEncoder
MeasuringInput
OutputCam
Kinematics

Thay vì kỹ sư phải tự xử lý toàn bộ logic thấp tầng của drive, Technology Objects cho phép tập trung trực tiếp vào chức năng công nghệ của máy.

Ví dụ:

SpeedAxis cho bài toán speed control
PositioningAxis cho positioning
SynchronousAxis cho synchronous operation
Cam cho electronic camming
ExternalEncoder để theo dõi chuyển động thực tế
MeasuringInput để capture vị trí từ sensor

Cách tiếp cận này giúp giảm thời gian Engineering, Commissioning và Diagnostics.

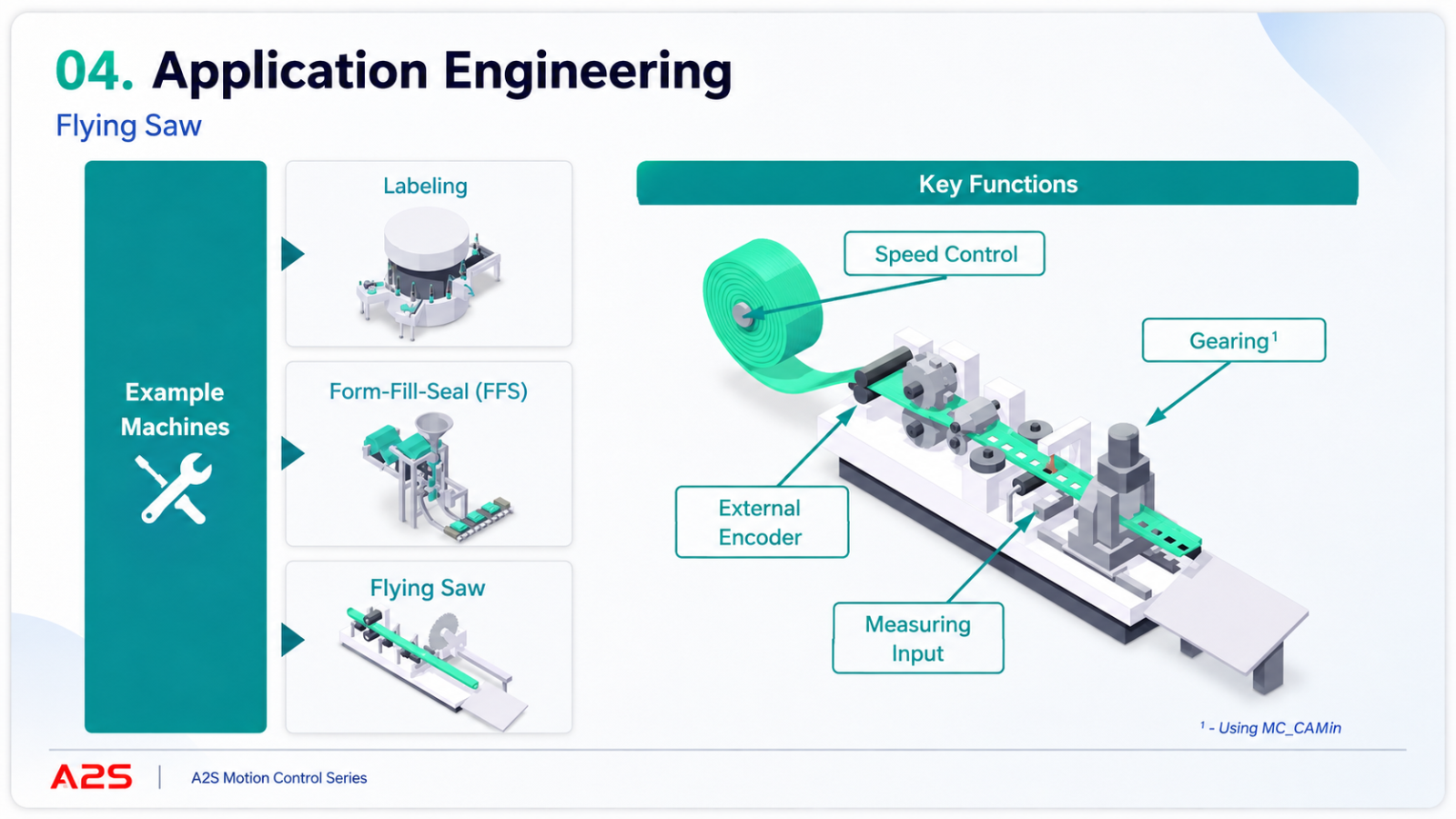

4. Application Engineering: Flying Saw là ví dụ điển hình

Một trong những application Siemens sử dụng để minh họa Motion Control trên S7-1200 G2 là Flying Saw.

Trong ứng dụng này, vật liệu di chuyển liên tục nhưng cơ cấu cắt vẫn phải thực hiện chính xác mà không cần dừng dây chuyền.

Các key functions quan trọng gồm:

Speed Control
Gearing
External Encoder
Measuring Input

Một architecture điển hình có thể hiểu như sau:

Material movement → ExternalEncoder

Sensor → MeasuringInput

S7-1200 G2 → Synchronous / Gearing function

SINAMICS → Cutting Axis

Nhờ đó cutting axis có thể tăng tốc, đồng bộ với vật liệu, thực hiện thao tác cắt và sau đó quay về vị trí ban đầu.

Ngoài Flying Saw, Siemens cũng sử dụng các application khác như:

Labeling
Form-Fill-Seal
Packaging

Đây đều là những ứng dụng rất phù hợp với OEM Machine Builder.

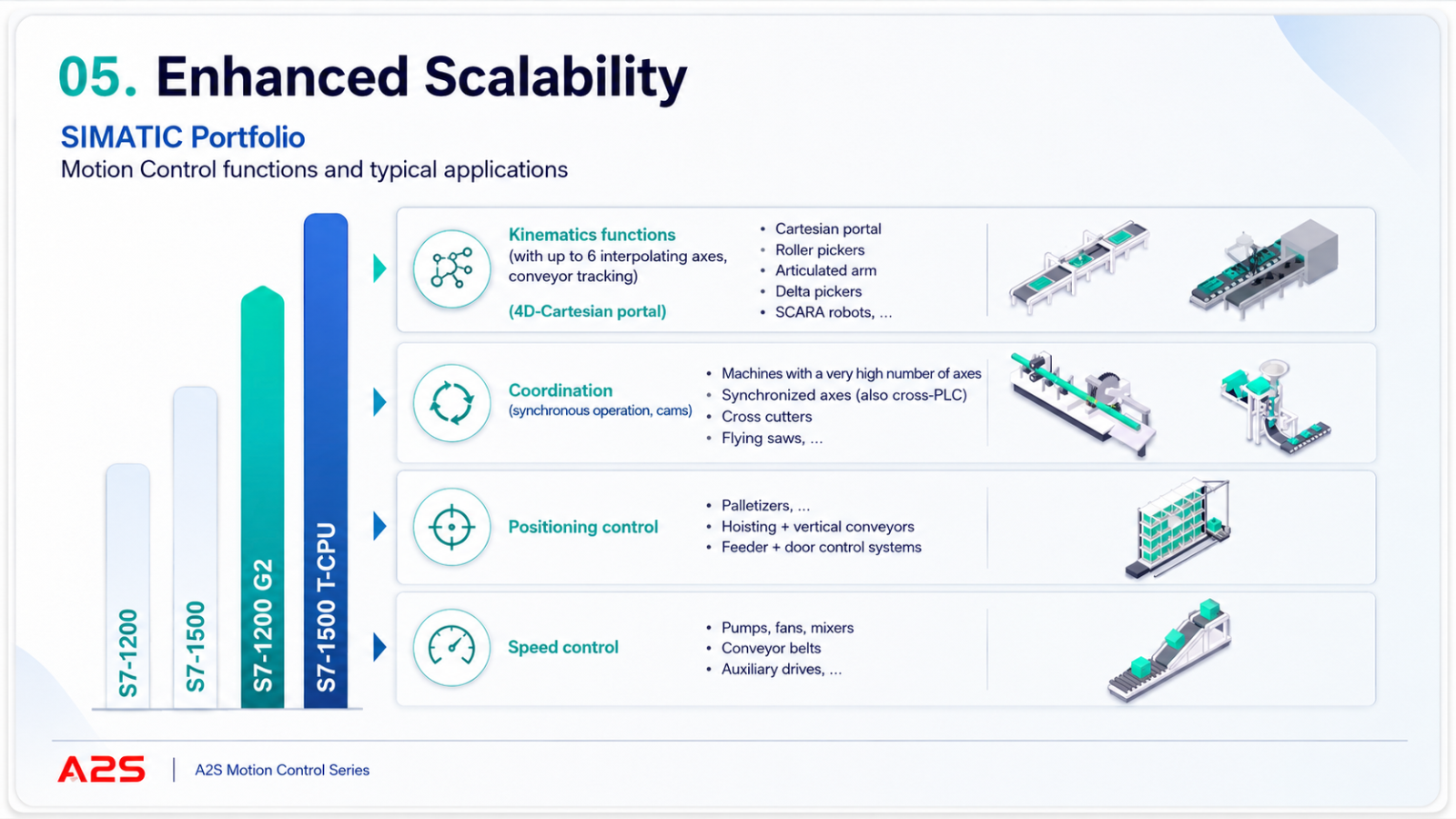

5. Enhanced Scalability trong SIMATIC Portfolio

Một trong những giá trị lớn nhất của Motion Control trên S7-1200 G2 là Enhanced Scalability.

Siemens xây dựng Motion Control trên cùng một architecture xuyên suốt portfolio SIMATIC.

Theo mức độ chức năng, có thể hình dung:

Speed Control

Pumps
Fans
Mixers
Conveyor belts

Positioning Control

Palletizers
Hoisting systems
Feeder
Door control systems

Coordination

Synchronous operation
Cams
Cross cutters
Flying Saw

Kinematics Functions

Cartesian portal
Roller pickers
Articulated arm
Delta pickers
SCARA robots

Trong cấu trúc này, S7-1200 G2 đã tiến lên rõ ở vùng Positioning và Coordination, trong khi S7-1500 T-CPU tiếp tục đảm nhiệm các application Motion và Kinematics phức tạp hơn.

Điểm quan trọng là khi machine concept phát triển, kỹ sư vẫn tiếp tục làm việc trong cùng hệ sinh thái SIMATIC và TIA Portal.

S7-1200 G2 phù hợp với những ứng dụng nào?

Với những cải tiến trên, S7-1200 G2 đặc biệt phù hợp cho:

Packaging Machine
Labeling Machine
Form-Fill-Seal
Flying Saw
Conveyor Synchronization
Feeding Systems
Basic Handling
OEM Machine Builder

Đây là nhóm ứng dụng cần một controller compact nhưng vẫn yêu cầu Motion ở mức cao hơn positioning cơ bản.

S7-1200 G2 hay S7-1500T?

S7-1200 G2 phù hợp khi ứng dụng cần:

Speed Control
Positioning
Synchronous Motion
Electronic Gearing
Electronic Cam
Simple Kinematics

S7-1500T phù hợp hơn khi cần:

Multi-axis interpolation
Advanced Kinematics
Robotics
Machine applications có số lượng axis lớn và độ phức tạp cao

Do đó, câu hỏi đúng không phải là controller nào mạnh hơn, mà là:

Bài toán Motion của máy đang ở cấp độ nào?

Kết luận

SIMATIC S7-1200 G2 không chỉ được nâng cấp về hiệu năng CPU mà còn có bước tiến rõ rệt về Motion Control.

Sự kết hợp giữa:

Technology Objects + PROFINET IRT + SINAMICS + Coordinated Motion + Enhanced Scalability

giúp S7-1200 G2 trở thành một lựa chọn đáng chú ý cho các machine application compact nhưng yêu cầu khả năng Motion thực sự.

Đối với OEM và nhà chế tạo máy, đây là nền tảng phù hợp để bắt đầu từ Basic Motion và mở rộng lên các controller cao hơn trong cùng hệ SIMATIC khi yêu cầu công nghệ phát triển.

A2S có thể hỗ trợ doanh nghiệp trong toàn bộ quá trình từ lựa chọn controller, drive, motor, thiết kế Motion Architecture, lập trình TIA Portal đến commissioning và tối ưu vận hành.
